2021.07.09.FRI - 2015.1,2,3회

시공
1.총론  2.대지, 지반조사 3.가설공사 4.토공사 5.기초, 지정공사	6.철근콘크리트공사 7.강구조공사 (철골공사) 8.조적공사 9.목공사	10.지붕,방수공사 11.미장,타일공사 12.창호,유리공사 13.금속, PC, 커튼월공사 14.기타공사

총론 (시공방식, 계약방식, 입찰방식, 정부와계약방식,관리기법)

• 시공방식

-공동도급의 운영방식 : 공동이행방식 / 분담이행방식 / 주계약자형공동도급방식

-공동도급의 장점 4가지 : 신용,융자력증대, 시공의 확실성, 기술의 확충, 위험요소의 분산



• 계약방식

-설계,시공 일괄계약의 장점 3가지

:설계시공의 의사소통 개선

:공사비, 공기 단축

:책임한계명확



-실비정산보수가산 도급종류★

실비정산 / 비율보수 / 가산 = 실비 + 실비*f(비율보수)

실비 / 한정보수 / 가산 = 한정된실비 + 한정된실비*f(비율보수)

실비 / 정액보수 / 가산 = 실비 + F한정된보수



• 입찰방식

-부대입찰제도 / 대안입찰제도★

-부대입찰제도 : 발주처가 공종별로 금액비율 정해두고, 입찰자가 그 비율 이상으로 계약하게 될 하도급 계약서를 입찰 시, 입찰서류에 첨부

-대안입찰제도 : 발주처가 제시한 기본설계를 바탕으로 그와 동등하거나 이상의 효과를 공기단축 및 비용절감등의 내용의 대안을 도급자가 제시하는 제도



-지명입찰 : 건축주가 적합하다고 판단되는 3-7개 회사를 지명해 진행하는 방식

-특명입찰 : 공사에 적합하다고 생각하는 1개의 회사와 진행하는 방식

-특명입찰 장단점 2개씩 : 우량공사기대가능, 공사기밀유지가능 / 공사가격의 불투명성, 공사비상승우려

-공개입찰 : 최소한의 자격을 가진 누구가 참여가능하게하여 진행하는 입찰방식



-공개경쟁입찰순서 : 입찰공고 - 현장설명 - 견적 - 입찰등록 - 입찰 - 낙찰 - 계약



• BOT (Build Operate Transfer)★★

민간 주도하에 사회간접시설을 설계, 시공 후 일정기간동안 시설물의 운영해서 투자금을 회수한뒤 정부에게 시설물과 운영권을 이전하는 형식



-BOO build operate own / BTO build transfer own / BTL★★★ build transfer lease (완공수, 이전하고 임대료로 투자비 회수)

-BTO : 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성. 소유권을 공공부분에 먼저 이양하고, 약정기간동안 그 시설물을 운영하여 투자금액을 회수하는 방식

-BOO : 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 시서물의 운영과 함께 소유권도 민간에 이전되는 방식

-성능발주방식 : 발주자는 설계에서 시공까지 건물의 요구성능만 제시, 시공자가 재료나 시공방법을 선택하여 요구성능을 실현하는 방식

-파트너링방식 계약제도 : 발주자가 직접 설계, 시공등에 참여하고 사업관련자들이 상호신뢰를 바탕으로 팀을 만들어 사업성공과 이익확보를 목표로 사업을 집행, 관리하는 제도



• 시공계획서 - 환경관리 및 친환경관리(건.산.온.천) : 건설폐기물 재활용계획 및 저감, 산업부산물 재활용계획, 온실가스배출 저감계획, 천연자원사용 저감계획



• 관리기법★

-CM for fee : 발주처가 하도급업체와 계약을 체결하고, CM이 발주처의 대리인역할을 수행하고, 약정된 보수 만큼만 발주자에게 받는다.

-CM at risk : CM이 원도급자 입장으로 하도급업체와 계약을 체결하고, 공사시 원가,공정,품질을 관리하여 CM자신의 이익을 추구하는 행위

-LCC(Life Cycle Cost) ★★: 건축물의 초기단계에서부터 설계, 시공, 유지관리, 해체에 이르는 일련과 과정과 제비용

-VE : V(가치)=F(기능)/C(비용) 발주자가 요구하는 성능과 품질은 보장하면서 최소한의 비용으로 공사를 수행하기 위한 수단을 찾는 공사방법

-VE사고방식 4가지 : 고정관념제거 / 기능중심의 사고방식 / 사용자(발주자)중심의 사고방식 / 조직적이고 순서화된 활동

-VE 기본추진절차 : 대상선정 - 정보수집 - 기능정의 - 기능정리 - 기능평가 - 아이디어발상 - 평가 - 제안 - 실시

-VE 적용단계 : 설계단계, 기획 및 설계단계

-WBS (Work Breakdown Structure) : 공사과정을 공종별로 분류한 작업분류체계

(통합공정관리EVMS : Earned Value Management System 중 하나 )

-EVMS(Earned Value Management System)통합공정관리

:CA (Cost Account) : 공정, 공사비 통합 성과측정 분석의 기본단위

:CV (Cost Variance) : 성과측정시점까지 지불된 공사비 - 실제로 투입된 금액

:ACWP (Actual Cost for Work Performed) : 성과측정시점까지 실제로 투입된 금액



• 사용성한계상태 : 구조체가 붕괴되지는 않더라고 구조기능이 저하되어 외관, 유리관리, 내구성 및 사용에 매우 부적합하게 되는 상태
• 종합건설제도 (Genecon) : 종합건설 (General Construction)의 약자로 종합적인 건설관리만 맡고, 부분별 공사는 하청업자에게 넘겨주어 공사를 진행하는 형태



• 시공자가 공사 착수전 제출해야하는 품질관리계획서 3가지 : 품질방침과 목표, 현장조직관리, 데이터의 분석관리

---

지반,대지조사 & 가설공사

• 지반조사방법★★

-오우거보링 : 오우거를 이용해 토사를 채취하는 연약점토 지반 보링공법

-수세식보링 : 수압을 이용해 토사를 채취하는 굳은 진흙 보링공법

-로터리보링 : 비트를 회전시켜 토사를 채취하는 연약점토 지반 보링공법

: 지층의 변화를 연속적으로 비교적 정확히 알고자 할때 사용하는 방법

-충격식보링 : 경질층을 깊이 파는데 이용하는 방식

-사운딩시험 : Rod선단에 설치한 저항체를 땅속에 삽입하여 회전, 관입, 인발(pull out) 등의 저항으로 토층의 성상을 탐사하는 방법 / 베인테스트, 표준관입시험

-신월샘플링 : 연한점토

-베인시험 : 진흙의 점착력,

보링구멍 이용하여 +자 날개를 지반에 때려 박고 회전시켜서 그 회전력에 의해 지반의 점착력을 판별하는 지반조사 시험.

-표준관입시험 : 지내력

: 타격회수 5회 이하 Very Loose / 5~10 Loose / 10~30 Medium / 30~50 Dense

-정량분석시험 : 염분



-예민비★★★ : 자연상태의 점토의 강도를 이긴 점토의 강도로 나눈 비율

= 함수율변화가 없는상태에서 이긴시료의 강도에 대한 자연시료의 강도비 (계산문제나옴)

-지내력시험 : 지반면에 직접하중을 가해 기초지반의 지지력을 추정하는 시험

: 평판재하시험, 말뚝재하시험



• 보링의 목적 3가지 : 시료채취 / 토질주상도작성 / 지하수위측정



• 측정기별 용도★

-washington meter : 콘크리트내 공기량 측정

-earth pressure meter★ : 토압 측정

-Piezo meter★ : 간극수압 측정

-Dispenser : ae제 계량

-Strain gauge : 휨변형

-Inclinometer : 수평변위



• 시스템비계에 설치하는 일체형발판의 장점 3가지

: 일체화조립으로 안정성증가  / 부재의 공장제작으로 균일품질확보 /  작업공간이 넓어 작업능률 향상



• 강관틀비계 설치 : 세로틀은 수직방향 6m /  수평방향 8m

: 강관파이프비계 : 고정형클램프, 자재형클램프 (수직, 수평, 경사방향으로 연결 또는 이음 고정시킬 때 사용하는 클램프의 종류 2가지)

: BASE PLATE 철물 : 지반이 미끄러지지 않도록 지지하거나 잡아주는 비계기둥의 맨 아래에 설치하는 철물



• 비산먼지 발생 억제를 위한 방진시설할대 야적(한데로 모음)시 조치사항 3가지

: 공사장 경계에 1.8m높이의 방진벽 설치, 살수시설 설치, 방진덮개로 덮기



• 가설건축물 축조시 제출해야하는 구비서류 3가지 : 가설건축물 배치도, 가설건축물 평면도, 가설건축물 축조신고서



• 수평규준틀 설치목적 2가지 : 건물의 높이, 길이 / 건축물의 각부의 위치표시



• Jack Support의 정의, 설치위치 2군데

: 공사 중 과다하중이나 진동, 충격 등이 예상되는 부위로 임시적으로 보강하는 대형가설지구

: 보의 중앙부, 장비진입시 바닥판 하부





---

토공사 & 기초지정공사

<지반개량>

-페이퍼드레인 : 점토지반에 종이말뚝으로 간극수를 제거하는 탈수공법

-생성회말뚝공법 : 점토지반에서 생성회말뚝으로 간극수를 흡수하는 탈수공법

-샌드드레인 : 점토지반에서 모래말뚝으로 간극수를 제거하는 탈수공법★★★



-치환공법/동결공법/선행재하공법



<터파기공사&공법>

• 되메우기(Back Filling)할때 규정 : 일반흙으로 되메우기 할 경우 30cm 마다 기구로 다짐. 다짐밀도 95%
• 언더피닝(Under Pinning) 공법 적용은 언제?★★ : 기존 건축물의 기초를 보강할때 / 기존건축물 가까이 신축공사를 하고자 할떄 기존 건축물의 지반과 기초를 보강하는 공법

-이중널말뚝박기공법 / 현장타설콘크리트말뚝공법 / 강재말뚝공법 / 모르타르나 약액주입법등 지반안정공법 ★



• 아일랜드컷 공법 순서★ : 흙막이설치-중앙부굴착-중앙부기초구조물축조-버팀대설치-주변부흙파기-지하구조물완성

: 터파기시 중앙부 먼저 굴착하고 구조물을 축조한뒤 버팀대로 지지하여 주변부 흙을 파고 지하구조물의 완성



• 역타설공법 Topdown 의 장점 3가지,4가지★★★★★

-1층 슬라브를 먼저 시공해서 작업공간을 확보할 수 있다.

-날씨와 무관하게 공사진행이 가능하다.

-지상과 지하를 동시에 시공할 수 있다.

-주변 지반에 대한 영향없음



• 지하연속벽(Slurry Wall)공법의 안정액기능

-굴착벽면 붕괴방지, 굴착토사 분리배출



• 슬러리월의 가이드월 설치 이유 2가지 : 굴착공, 주변지반의 붕괴방지, 굴착기계이동이나 중량물지지역학



• 슬러리월(Slurry Wall, 지하연속벽) 장단점 각각 2가지

-장점 : 무소음 무진동공법, 임의형상치수 가능, 차수성우수

-단점 : 공사비가 비싸다. 수평연속성이 부족하다. 대규모 기계설비로 소규모 현장적용 어렵다.



• 슬러리월 공법의 빈칸채우기 : 안내벽설치 - 안정액사용 지반굴착 - 철근망설치 - 콘크리트타설



• 부동침하방지하기 위한 대책 중 기초구조부에서 처리 할 수 있는 4가지방법 (기.마.지.복)

: 언더피닝공법, 지하실설치, 기초를 경질지반에 지지, 마찰말뚝으로 보강, 복합기초사용



• SPS공법 : 흙막이 버팀대를 가설재로 사용하지 않고 굴토 중에는 토압을 지지하고, 슬래브 타설 후에는 수직하중을 지지하는 여구 구조물 흙막이 버팀대를 가르키는 용어



• 용어

-히빙파괴 ★: 흙막이 배면의 토압으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상

-히빙파괴 방지대택 3가지 : 아일랜드공법채택, 지반개량으로 보강, 강성이큰 흙막이벽을 경질지반까지 깊숙히 박기

-보일링파괴 : 피압수의 상승으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상

-파이핑

-어스앵커공법 (흙막이공법 중 하나) : 흙막이 배면 굴착 후, 앵커체를 설치하여 주변지반을 지지하는 흙막이 공법

-어스앵커공법 특징 4가지

: 지반변화에 따른 설계변화용이, 부분굴착가능, 넓은작업장확보가능, 버팀대불필요, 깊은굴착시 경제적



<토공사용장비>

• 흙막이벽의 계측에 필요한 3가지 기기 : 변형률계, 지중침하계, 하중계  (변.지.하) ★
• 굴착장비 : 클램쉘 (사질지반굴착, 좁은곳의 수직굴착), 드래그라인★,백호 (지반보다 낮은 연질의 흙 굴착)
• 파워쇼벨★ : q*k*f*E / Cm : 장비가 서있는 곳보다 높은 곳의 굴착에 사용함
• 토공사장비 선정시 고려해야할 3가지 : 굴착깊이, 흙의종류, 흙의 반출거리, 공사기간

<말뚝>

• 기성콘크리트말뚝타설시, 중심간격은 말뚝D*2.5배 이상 or 750mm이상



• 기성콘크리트말뚝을 기초로 사용하고자 할때, 도심지에서 사용할 수 있는 무소음, 무진동공법 3가지

: waterjet공법, 프리보링공법, 중굴공법 (워.프.중)



• 매입말뚝 중 마이크로 말뚝

: 구조물의 기초, 기초보강, 리모델링 등의 목적으로 사용되는 강재로 보강된 직경 30cm 이하의 비변위 말뚝

: 시공과정 소음이나 진동이 적고 기존 말뚝공법 적용이 어려운 소규모 현장에서 효율적으로 적용가능하다.

: 소형시공장비를 이용하기 때문에 접근하기 어려운 환경에서 시공가능, 대부분의 토질조건 적용가능.



• 강관말뚝 지정의 특징 3가지

: 지지층에 깊이관여하여 지지력이 크다.

: 콘크리트에 비해 가볍고 타입이 용이하다.

: 시공용이. 이음이 자유롭고 길이조절이 가능하다.



• CFT정의 : 원형이나 각형 강관에 콘크리트를 부어 강관이 콘크리트를 구속해서 생기는 강성, 내력, 변형, 시공 등 여러면에서 뛰어난 특성을 발휘하는 공법

:장점 : 에너지흡수능력이 좋다.(초고층건축물 내진성유리) 기둥시공시 거푸집 불필요(인건비절감, 시공속도향상)

:단점 : 보와 기둥의 연속접합시공곤란, 강관의 공장, 제작규격에 의해 선택에 제약, 콘크리트 품질검사, 충전성 곤란



• 프리팩트콘크리트 말뚝의 종류 3가지 : CIP  / PIP / MIP



• 제자리콘크리트말뚝시공 종류명 3가지 : CIP공법 / MIP공법 / PIP공법



<기초와 지정>

• 기초와 지정의 차이점★

-기초 : 건축물의 최하부에서 그 하중을 지반에 전달하는 구조부

-지정 : 기초판을 지지하기위해 그 아래 설치하는 잡석, 말뚝, 버림콘크리트 등



• 압밀과 다짐

: 압밀 : 흙에 외부의 압력을 가해서 간극수를 제거하여 지반이 수축하는 현상

---



철근콘크리트

• 철근공사

★★

 -VH : vertical horizontal 벽, 기둥 등 수직부재를 먼저 타설한 다음 pc판과 맞물려 토핑 콘크리트를 타설하는 방법



-이형철근 : 콘크리트와의 부착력증진을 위해 표면에 리브나 마디 등의 돌기가 있는 봉강

-배력근 : 하중을 분포시키거나 균열을 제어할 목적으로 주철근의 직각방향으로 배치하는 보조철근

-온도조절철근★ : 온도에 따른 수축과 팽창에 의한 콘크리트의 균열을 방지하기 위해 배치한 철근



-철근간격결정원칙 : 굵은골재 최대치수의 4/3배이상, 25mm이상, 이혀철근 공칭지름의 1.5배이상



<철근이음>★

-겹침이음, 용접이음 : 콘크리트와의 부착력에 의한 이음

-기계식이음 : 연결재(coupler, 커플러)를 이용한 이음

-가스압접으로 이음 할 수 없는 경우 3가지

: 철근의 지름차이가 6mm이상 날때, 철근 재질이 다를때, 0도이하 낮은온도에서 작업할때



-피복두께 & 유지목적

: 철근의 가장외측 표면에서 이를 감싸고 있는 콘크리트표면까지의 최단거리

: 철근의 내구성확보, 철근의 내화성확보, 콘크리트와의 부착력 확보



-철근의 조립순서

: 기초철근 - 기둥철근 - 벽철근 - 보철근 - 바닥철근



-철근콘크리트 휨부재에서 압축철근의 역할과 특징 3가지

: 설계휨강도증가, 장기처짐감소, 연성증진



• 거푸집

-와플폼 : 무량판구조에서 2방향 장선바닥판구조가 가능하다록 된 특수상자모양의 기성재 거푸집

-페코빔 : 신축가능한 무지주공법의 수평지지보

-터널폼★★★ : 벽식철근콘크리트 시공할때, 한 구획의 전체 벽판, 바닥판을 ㄱ,ㄷ자형으로 일체로 제작하여 한번에 조립, 해체 가능한 거푸집

-트래블링폼 : 대형시스템화 거푸집으로 / 한구간 콘크리트 타설 후 다음 구간으로 / 수평이동이 가능한 거푸집

(터널이나 지하철공사에 적용)

-슬라이딩폼★★ : 유닛거푸집을 설치하여 요크로 거푸집을 끌어올리면서 연속해서 콘크리트 타설가능한 수직활동 거푸집, 시공이음없이 시공가능하다.

-슬립폼★ : 거푸집을 연속으로 수직이동시키면서 콘크리트를 타설하므로 시공이음이없는 균일한 시공가능한 거푸집

-데크플레이트 : 아연도철판의 절곡제작하여 거푸집으로 사용하며, 콘크리트 타설 후 마감재료로 사용하는 철판

-플라잉폼, 테이블폼 : 시스템거푸집 중 바닥슬래브의 콘크리트 타설하기 위한 대형거푸집으로써 거푸집널, 장선, 멍에, 서포트를 일체로 제작하여 수평, 수직이동이 가능한 거푸집



-갱폼 ★: 대형시스템거푸집

-갱폼장점 2가지★ : 조립,해체작업 생략, 노동력절감 및 공기단축

-갱폼단점 2가지★ : 제작공간 보관장소필요, 초기투자비가 재래식보다 높음



http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

한국 아파트가 유독 시끄러운 이유 있었네

-스페이서★★ : 철근의 피복두께를 유지하기위해 벽이나 바닥철근에 대어주는 것

(슬래브에 배근되는 철근이 거푸집에 밀착되는것을 방지하기 위한 간격재)

-세퍼레이터★ : 벽 거푸집의 간격을 일정하게 유지하기위한 격리재, 긴장재 역할을 하는것

-칼럼밴드★ : 기둥 거푸집의 고정, 측압버팀용으로 주로 합판 거푸집에 사용

-박리제★ : 거푸집의 탈형, 청소를 용이하게 만들기 위해, 합판 거푸집 표면에 미리 바름

-인서트 : 콘크리트에 달대와 같은 설치물을 고정하기위해 매입하는 철물

-폼타이 : 거푸집의 간격을 유지하면 벌어지는 것을 막는 긴장재





-콘크리트타설시, 거푸집의 측압이 커지는 요인 4가지★

: 콘크리트의 타설속도가 클수록

: 콘크리트의 비중이 높을 수록

: 슬럼프값이 클수록

: 부배합 콘크리트 일수록

: 진동기사용



-거푸집널 존치기간은 콘크리트의 압축강도가 5MPa이상에 도달한 것이 확인될 때까지로 한다.



• 시멘트&혼화제 / 골재&물

-시멘트 재령일★



-시멘트응결시간에 영향을 미치는 요소 3가지 설명

:C3A가 많을수록 응결이 빠르다.

:시멘트 분말도가 클수록 응결이 빠르다.

:온도가 높을수록 응결이 빠르다.

:습도가 낮을수록 응결이 빠르다.



-포틀랜트시멘트종류 5가지 : (보.중.조.저.내) 보통포틀랜드시멘트, 중용열포틀랜드시멘트, 조강포틀랜드시멘트, 저열포틀랜드시멘트, 내황산염포틀랜드시멘트

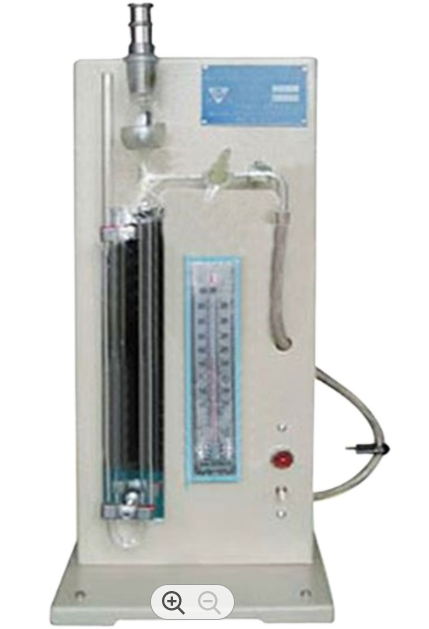

-시멘트 분말도 시험 2가지 : 표준체에 의한 방법. 블레인 공기투과장치에 의한 방법



-AE감수제 : 단위수량을 감소시키는 동시에 미세기포를 연행하여 콘크리트의 워커빌리티를 향상시키기위해 사용되는 혼화제

-쉬링크믹스트 콘크리트 : 공장고정믹서에서 반비빈것을 트럭믹서에 실어서 운반중에 완전히 비벼서 공급하는 레미콘



-시멘트주요화합물4가지 : C2S 규산이석회(28일이후 장기강도에 관여하는 화합물), C3S 규산삼석회, C3A 알민산삼석회, C4AF알민산철사석회



-플라이애쉬시멘트의 특징 3가지 : 시공연도개선, 수화발열량감소, 화학적저항성 증진



• 콘크리트

<줄눈>

-조절줄눈★★ : 지표 등 안정된 위치에 있는 바닥판이 / 수축에 의해 / 표면에 균열이 생길 수 있는데, / 이러한 균열을 방지하기 위해 설치하는 줄눈

: 벽 바닥판의 수축에 의한 균열을 방지 하기위해 설치하는 균열유도줄눈

-신축줄눈 : 온도에 의해 생기는 수축이나 팽창 또는 진동에의한 균열을 방지하기 위한 줄눈

-시공줄눈

-미끄럼줄눈

-콜드조인트★ : 응결이 시작된 콘크리트에 새로운 콘크리트 타설시 일체가 저하되어 생기는 줄눈

-지연줄눈 : 강화되지 않은 콘크리트에서 건조수축균열감소를 목적으로 구조체 일부를 남겨두고 콘크리트를 타설한 후 초기 건조수축이 끝난 후 나머지부분을 타설할때 설치되는 줄은의 명칭



<용어>

-탄산화 : 대기 중의 탄산가스 + 콘크리트내 수산화칼슘 = 탄산칼슘, 알칼리성 소실

-알칼리반응★ : 시멘트 중 알칼리성분과 반응성골재가 만나 내부에 겔을 형성해 균열을 유발하는 현상

-알칼리골재반응 방지하지 위한 대책 3가지★

: 알칼리골재반응에 무해한 골재 사용, 양질의 혼화재 사용, 알칼리함량 0.6%이하의 시멘트(저알칼리시멘트) 사용

-크리프크다 : 습도가크다, 재하응력크다, 시멘트페이스트량 많다, 부재치수 작다. 재령짧다.

-크리프★ : 하중의 증가가 없어도 시간에 따라 변형이 증가되는 굳은 콘크리트의 소성변형 현상

-슬럼프손실 2가지 : 수분의 증발, 타설시간 길면, 운반시간길면, 펌프압송거리 길면, 서중콘크리트이면

-유동화콘크리트 제조방법 3가지 : 공장유동화방법, 공장첨가방법, 현장첨가방법

-블리딩 : 콘크리트 타설시, 아직 굳지않은 콘크리트에서 물이 윗면으로 솟아오르는 현상

-선행냉각 : 매스콘크리트 시공시, 콘크리트 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 것

-헛응결 : 가수한 시멘트풀이 10-20분내에 발열하지 않고, 퍽 굳었다가 천천히 경화가 진행되는 현상

-인트랩드 에어 (Entraped Air)  : 콘크리트에 자연적으로 들어간 공기

-인트레인드 에어 (Entrained Air-콘크리트안에 혼화제를 사용하여 인위적으로 들어간 공기)의 사용목적 4가지

(AE제에 의해 발생)

: 시공연도개선, 재료분리감소, 내동해성개선, 수밀성개선

-배쳐플랜트 : 물, 시멘트, 골재 등을 자동중량계량하여 혼합하여주는 콘크리트 생산, 기계설비

-콘크리트헤드★ : 타설된 콘크리트표면에서 부터 최대측압면까지의 거리

-클로즈시스템 : 건축물의 형태가 결정된 후 이를 구성하는 콘크리트 대형구조물들이 주문제작되어 건설되는 프리캐스트 생산방식

-물시멘트비 : 타설전이나 직후의 콘크리트나 모르타르에 들어있는 물과 시멘트의 중량비

-아스팔트의 침입도 : 아스팔트 양부를 판단하는 중요한 경도시험. 25도,100g, 5초 동안 누를때 0.1mm 관입되는걸 관입도 1로본다.

-슬럼프플로우 : 아직 굳지않은 콘크리트의 유동성을 나타내는 지표



<콘크리트>

-한중콘크리트★

:물시멘트비는 60% 이하로 / 초기강도 5MPa까지는 보양한다

:한중콘크리트의 동결저하방지대책 2가지 : AE제, AE감수제, 고성능AE감수제 중 한가지 사용, 초기강도 5MPa까지는 보온양생한다.



-고강도콘크리트의 폭렬현상★★★★

:화재시 밀실한 조직의 콘크리트 내부에 수증기가 발생하여 빠져나가지 못해 폭팔하듯이 터지는 현상

:폭렬현상 방지대책 2가지 : 내화피복으로 열의 침입차단. 흡수율이 적고 내화성 있는 골재 사용

: 콘크리트의 설계 기준 강동가 일반 40MPa이상, 경량콘크리트 27MPa이상인 콘크리트



-수중콘크리트 : 피복두께 100mm



-섬유보강콘크리트에 사용되는 섬유의 종류 3가지★ : 강섬유, 유리섬유, 탄소섬유, 합성섬유



-프리스트레스드 콘크리트★★

: 프리텐션 : 강현재에 인장력을 가한뒤, 콘크리트를 타설, 경화한 후, 단부에서 강현재의 인장력을 풀어 콘크리트에 압축력을 가하는것

: 포스트텐션 : 쉬드설치 후, 콘크리트를 타설, 경화한 후, 쉬드안에 강현재를 넣고 긴장시킨후, 시멘트페이스트로 그라우팅한 뒤, 인장력을 풀어주는 것.

:이용되는 긴장재의 종류 3가지 : PC강선, PC강연성, PC강봉



-숏크리트(shotcrete) : 콘크리트를 압축공기로 노즐에서 뿜어 시공면에 붙여 만든 것

-장점 : 재료표면의 강도, 수밀성, 내구성 증진, 가설공사 불필요 & 시공성이 우수

-단점 : 분진생기고, 낭비가 많다. 표면이 거칠고 균열발생의 우려가 있음.



-차폐용콘크리트 : 중량골재를 사용하여 방사선을 차폐할 목적으로 제작되는 콘크리트



-매스콘크리트의 온도균열의 기본대책 : 선행냉각, 중용열시멘트사용, 단위시멘트량 감소

(응결촉진제x, 잔골재율증가x, 물시멘트비증가x)

: 부재 단면치수 80cm이상 콘크리트 내외부의 온도차가 25도 이상으로 예상되는 콘크리트



-서모콘(Thermo-con) : 콘크리트 제작시, 골재x, 시멘트, 물, 발포제만으로 만든 경량콘크리트



-진공콘크리트 : 콘크리트 타설후, mat, Vaccum pump 등이용해서 콘크리트 속 잔류 잉여수 및 기포를 제거한 콘크리트



-프리팩트콘크리트 : 거푸집안에 미리 굵은 골재 넣고, 그 공극으로 특수한 모르타르 주입해 만든 콘크리트



-제물치장콘크리트 (exposed concrete) : 콘크리트면에 미장등을 하지 않고, 직접 노출시켜 마무리한 콘크리트



-콘크리트 측압변화 (2회로 나누어서 타설시)



-염분을 포함한 바다모래 골재 사용하는 경우 철근부식에 대한 방청상(anticorrosive) 조치 4가지★

: 에폭시코팅철근사용, 철근표면에 아연도금처리, 골재에 제염제 혼입, 콘크리트에 방청제 혼입



-강합성 데크플레이트 구조에 사용되는 시어커넥터 : 합성부재의 두가지 다른 재료간의 전단력을 전달하도록 강재에 용접되고, 콘크리트에 매립된 스터드 같은 존재



-철근콘크리트의 슬래브와 강재 보의 전단력을 전달하기 위해 강재에 용접되고 콘크리트에 매입된 시어커넥츠로 사용되는 볼트 : 강재앵커 중 스터드볼트!!



-ALC(Autoclaved Lightweight Concrete)의 주재료2가지 & 기포제조방법 : 톱밥,경량골재,석탄재 / 기포제



-콘크리트구조물 균열발생시 실시하는 보강공법★ : 단면증대공법, 강판접착공법, 철물매입공법&강재앵커공법



-레미콘 공장의 현장에서 선정할 때 고려해야 할 유의사항 3가지

: 레미콘-아직 굳지않은 상태로 배달되는 콘크리트(Readymixedconcrete)

: 현장까지의 운반시간&배출시간 / 레미콘 운반차 대수 / 콘크리트 제조능력



-시공연도를 측정하는 시험종류 3가지

-콘크리트 반죽질기 측정방법 3가지 (슬.프.비) : 슬럼프시험, 흐름(플로우)시험, 비비시험



-콘크리트 응결경화 시 콘크리트 온도상승 후, 냉각하면서 생기는 온도균열 방지대책 3가지

: 선행냉각, 수화열이 낮은 시멘트(fly-ash시멘트 사용), 단위시멘트량 낮춘다.



-Pre-Cooling vs Pipe-Cooling

-Pre-Cooling : 콘크리트 재료 일부나 전부를 냉각시켜 콘크리트의 온도를 낮추는 방법

-Pipe-Cooling : 콘크리트 타설전에 pipe를 배관하여 냉각수나 찬공기를 순환시켜 콘크리트의 온도를 낮추는 방법



-이어치기시간 25도이상 : 150분, 25도미만 120분



-Remicon(25-30-180)★ : 굵은골재 최대치수 25mm, 28일 압축강도 30MPa(공칭강도), 소요슬럼프값 180mm



-보강콘크리트블록조에서 블록안에 들어가는 세로철근의 정착길이는 철근지름의 40배이상,

피복두께는 20mm이상



-콘크리트용 착색제 : 초록색-산화크롬 /  노란색-크롬산바륨 / 빨강색-산화제2철 / 갈색-이산화망간



-폴리머시멘트콘크리트의 특성 4가지 : 시공연도우수 / 동결융해에대한 저항성우수 / 인장강도,휨강도 우수 / 내충격성우수 / 다른재료와의 부착력우수

• 실리카흄 : 전기로에서 페로 실리콘 등 규소합금의 제조시에 발생하는 폐가스를 집진하여 얻어지는 부산물의 일종으로 이산화규소(SiO2)를 주성분으로 하는 초미립자 (콘크리트에 사용시 시멘트 입자사이의 공극을 채워 고내구성을 얻을 수 있도록한다.

-콘크리트용 골재가 갖추어야하는 품질요구 사항 4가지

: 표면이 거칠고 둥글것

: 견고하고 강도가 클것

: 실적율 클것

: 입도가 적당하고 좋을것



-균열보수법

:표면처리법 : 0.2mm이하의 미세한 균열에 모르타르로 보수

:주입공법 : 주입구멍을 천공하여 에폭시수지를 주입하는 공법



-콘크리트타설시 현장가수로 인한문제점 3가지

: 콘크리트 강도저하

: 블리딩현상증가, 재료분리현상증가

: 수밀성저하

: 건조수축증가



-경화콘크리트의 강도추정을 위해 이용되는 비파괴시험방법 3가지

: 슈미트해머법(반발경도법) / 음속법(초음파속도법) / 공진법 / 복합법(반발경도법+음속법)

---

철골공사(강구조공사)

• 철골일반, 공장가동, 볼트접합(리벳포함)

-피치, 게이지, 게이지라인



-절단방법 3가지★ : 가스절단, 전단절단, 톱절단



-밀시트 : 철강제품의 품질보증을 위해 공인된 시험기관에 의한 제조업체의 품질보증서

-밀시트로 알 수 있는 것 : 규격, 화학성분, 역학적시험내용 및 시험기준

-뒷댐재★ : 맞댄용접시 모재와 함께 용접되는 루트하부에 대어주는 강판

-엔드탭★ : 용접의 결함이 생기기 쉬운 용접의 시작부와 끝지점에 덧대어주는 보조강판

-스캘럽(scallop)★ : 철골부재의 용접접합부에 있어서, 용접이음새나 받침쇠의 관통을위해, 또는 용접이음새끼리의 교차를 피하기 위해 설치하는 원호상의 구멍

-메탈터치 : 철골기둥의 이음부를 가공하여 상하부 기둥 밀착을 좋게하여 축력의 50%까지 하부기둥의 밀착면으로 직접 전달시키는 이음방법





-TS(Torque Shear)Bolt : 철골부재의 접합에 사용되는 고장력볼트 중/ 볼트의 장력관리를 손쉽게하기 위해 개발된 것으로/ 본조임시 전용조임기를 사용하여 /볼트의 핀테일이 파단될때까지 조임시공하는 볼트의 명칭



-TS보형 고장력볼트의 시공순서

: 핀테일에 내측 소켓을 끼우고 렌치를 살짝 걸어 너트에 에 외측 소켓이 맞춰지도록 함

: 렌치의 스위치를 켜 외측 소켓이 회전하며 볼트를 체결

: 핀테일이 절단되었을 때 외측 소켓이 너트로부터 분리되도록 렌치를 잡아당김

: 팁 레버를 잡아당겨 내측 소켓에 들어있는 핀테일을 제거



-T/S고력볼트의 부위별 명칭 (나사부, 파단부, 핀테일부)



-강재의 항복(응력증가없는데 변형만 증가하는 현상)비 : 강재가 항복에서 파단에 이르기까지를 나타내는 기계적성질의 지표로 인장강도에 대한 항복강도의 비



-도장하지 않는 부분, 철골에 녹막이칠 하지 않는부분★

: 고장력볼트 접합부의 마찰면, 조립에 의해 면맞춤되는 부분, 콘크리트에 매립되는 부분



-앵커볼트(구조물과 기초부분을 연결하는 볼트)의 매입공법 3가지

: 고정매입공법, 가동매입공법, 나중매입공법



-가셋플레이트 : 철골보에서 기둥, 보 연결시켜주는 판



-설계볼트장력 : 설계시 허용전단력을 정하기위한 기준값

-표준볼트장력 : 현장시공의 기준값, 설계볼트장력에 10%를 할증한것

-미끄럼계수 확보를 위한 마찰면 처리방법 : 칠, 기름 오물제거, 미끄럼계수가 0.5이상이 확보되도록 처리



-SM490

:Steel Marine (용접구조용 압연강재)

:인장강도 490MPa





• 용접접합

-비파괴시험 : 침투탐상법, 자기분말탐상법, 초음파탐상법, 방사선투과법



-검사항목

-용접전 : 트임새모양 / 모아대기법 / 구속법 / 청소상태/ 홈의각도&간격&치수 / 부재의밀착

-용접중 : 전류,아크전압 /  운봉( 용접봉으로 용접할 때에 용접선 위에서 용접봉을 이동시키는 조작을 운봉법),용접속도 / 용접봉, 밑면파내기

-용접후 : 침투수압 / 외관판단 / 초음파검사 / 필렛의크기 / 균열, 언더컷 유무



-맞댐용접 용접기호

-용접의 단점 2가지 : 용접숙련공이 필요하다. 용접부위 결함검사가 어렵다.



-그루브용접(맞댐용접, 맞댄용접, 맞대기용접)★ : 한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 끝단면의 비스듬히 절단하여 용접하는 방법, 두 부재사이에 개선을 두고 그 사이를 용접살로 채워 결합

-필릿용접(모살용접)★ : 두 부재를 일정한 각도로 접합한 후, 2장의 판재를 겹치거나, T형, +형의 교차부를 등변삼각형모양으로 용접하는 방법

-용접결함★

-오버랩 : 용접금속, 모재가 융합되지 않고 단순히 겹쳐짐

-언더컷 : 용접상부에 모재가 녹아, 용착금속이 채워지지않고 흠으로 남게된 부분

-슬래그 감싸들기 : 용접봉의 피복재 용해물인 회분이 용착금속내에 혼입된것

(전류의과소, 운봉속도가 느려서 생긴다. 전류를 약간 세게 유지하거나, 용접속도를 상승시킨다.)

-블로홀 : 용융금속이 응고될떄 방출되었어야 할 가스가 남아서 생기는 용접부의 빈자리



-과대전류에 의한 용접결함

-언더컷, 크랙, 크레이터

-오버랩X, 블로홀X, 슬래그 감싸들기X



-전단접합 vs 모멘트접합





• 현장세우기(주각부세우기관련), 내화피복

 -내화피복 (도장, 건식, 습식, 합성)

    *습식공법★★★★ : 화재발생시 강재의 온도상승이나 강도저하로 건축물이 붕괴되지 않도록 강재주위를 물과함께 사용되는 내화재료로 피복하는 공법

    타설공법(콘크리트, 경량콘크리트)

    조적공법(콘크리트블록, 벽돌)

    뿜칠공법(석면, 뿜칠모르타르)

    미장공법(철망모르타르, 펄라이트 모르타르)

    *건식공법

    성형판 붙임공법(ALC판)



-기초상부고름질 방법 : 전면바름마무리법 / 나중채워넣기 중심바름법 / 나중채워넣기 십자바름법

https://blog.naver.com/archcafe/36749358

건축시공기술사 기초상부 고름질



-주각부의 종류 3가지 : 고정주각, 핀주각, 매립주각★



https://blog.naver.com/honeywings/222047195339

H-형강의 접합 및 이음 상세 / 주각부 / 정밀안전진단



-기둥축소현상★ : 강구조 초고층 건축시, 기둥에 발생되는 축소변위

-원인 : 내부와 외부의 기둥구조가 다른경우 / 기둥 재료의 재질 및 응력차이

-기둥축소에 따른 영향 3가지★ : 기둥의 변형 및 조립불량, 창호재의 변형 및 조립불량, 기둥의 축소변위 발생



-매입형합성기둥 (composite Column) : 강구조물 주위에 철근을 배근하고 콘크리트를 타설하여 일체화시켜 초고층건축물 하층부에 복합구조로 많이 채택되는 구조.



-철골세우기용 기계설비 3가지 : 가이데릭(Guy Derrick), 스티프레그데릭(Stiff Leg Derrick), 타워크레인



-철골조 기둥공사 : 중심내기 - 앵커보울트매립 - 세우기 - 세우기검사 - 본접합 -  접합부검사

---

조적공사

-백화현상★★ : 시멘트의 수산화칼슘이 공기 중의 탄산가스와 반응하여 생기는 벽돌표면의 흰색 결정체

-방지★ : 처마,차양설치로 빗물차단 / 벽돌표면에 발수제 도포 / 흡수율이 작은, 소성이 잘된 벽돌사용



-창대쌓기 : 창 밑에 돌이나 벽돌을 15도 기울여서 옆세워 쌓는 방법

-영롱쌓기 : 벽돌벽등에 장식적으로 구멍을 내어 쌓는 방법

-영식쌓기 : 길이, 마구리쌓기 번갈아가면서 하고, 마구리켜 벽끝에는 이오토막이나 반절사용



-조적조 블록벽체의 습기침투원인 4가지★★(강.신.온.이)

: 벽돌이나 모르타르의 강도부족

: 모르타르바름의 신축 및 들뜨기

: 온도 및 습기에 의한 재료의 신축성

: 이질재 접합부 불완전 시공



-조적후 벽돌벽에 발생하는 백화현상 방지대책 4가지

: 소성이 잘된 벽돌벽사용

: 처마, 차양으로 빗물차단

: 우중 시공 금지

: 시공 후 표면에 방수제 뿜칠 (발수제 칠하기)



-조적조를 바탕으로하는 지상부 건축물의 외부벽면 방수방법 3가지 (도.수.시)

:도막방수공법 / 수밀재붙임방법 / 시멘트액체방수



-KS(한국산업규격)에 명시된 속빈블록 치수 3가지

: 390*190*190 / 390*190*150 / 390*190*100



-내력벽의 길이는 10m 넘을 수 없다. 내력벽으로 둘러싸인 부분의 바닥면적은 80㎡을 넘을 수 없다.



---

목공사

• 방부처리법★

-도포법,

-주입법 : 압력용기에 목재를 넣어 방부제를 주입하는 방법

-표면탄화법 : 목재의 표면을 3-10mm정도만 태워 탄화시키는 방법

-침지법 : 목재를 방부제 용액에 몇시간에서 며칠동안 침지하는 방법



• 인공건조법★ : 증기법, 열기법, 훈연법



• 천연건조의 장점 2가지 : 비교적 균일한건조, 건조에의한 결함 감소, 시설투자비용과 작업비용이 적다.



• 섬유포화점 : 생나무가 건조하여 함수율 30% 된 상태, 섬유포화점을 기점으로 수축, 팽창, 강도의 변화가 현저하다.

함수율이 커지면 강도는 변화가 없지만, 함수율이 작아지면 수축, 강도가 증가된다.



• 방화성능향상을 위한 난연처리 방법 3가지 : 방화도료를 칠한다. 방화재료를 주입한다. 금속판으로 피복한다.



• 바니쉬칠 공장의 작업순서 : 바탕처리(수평으로 만듦)>>>>눈먹임(구멍뚫린곳떼움)>>>>색올림>>>>왁스문지름



• 모접기의 종류 3가지 : 실모접기, 둥근모접기, 쌍사모접기

---

지붕&방수공사



• 멤브레인방수 : 시트방수, 아스팔트방수, 도막방수

: 구조물 외부에 피막을 구성시키는 방수방법.



• 시트방수★

-바탕처리 - 프라이머칠 - 접착제칠 - 시트붙이기 - 보호층설치 (마무리공사)

-장점 : 재료의 규격화로 시공이 간단. 바턍균열에 대한 내구성, 내후성이 좋다.

-단점 : 재료가 비싸다. 접합부처리 및 복잡한 부위의 마감이 어렵다.



• 콘크리트로 마감된 옥상에 시트방수시 시공순서 (하단부터 상단으로)

고름모르타르 - 시트방수 - 보호모르타르 - 무근콘크리트 - 목재데크



• 구체방수공법 : 기존의 멤브레인계통의 방수를 하지않고,(수중이나 지하구조물의 콘크리트 강도 증진 및 수밀성, 내구성 향상과 콘크리트 성능개선 효과 등을 동시에 얻고자,) 콘크리트 구조물 단면전체를 방수화하는 공법



• 안방수공법 vs 바깥방수공법

바깥방수 시공순서 : 잡석다짐 - 밑창(버림콘크리트) - 바닥방수층시공 - 바닥콘크리트 - 외벽콘크리트 - 외벽방수 - 보호누름벽돌쌓기 - 되메우기



• 아스팔트콤파운드 : 블로운 아스팔트에 광물성, 동식물섬유, 광물질가루, 섬유 등을 혼입하여 유동성을 부여한 아스팔트 방수재료
• 방수층표기 중 최초 문자 : A 아스팔트방수층 / S(sheet) 합성고분자방수층 / M(modified asphalt) 개량아스팔트방수층 / L 도막방수층

---

미장&타일공사

• 용어

-수지미장★ : 특수화학제를 첨가한 레디믹스트몰탈에 대리석분말이나 세라믹분말제를 혼합한 재료를 물과 혼합하여 1-2mm두께로 바르는것

-손질바름 : 마감두께를 일정하게 할 목적으로 모르타르로 미리 요철을 처리하는 것

-실러(sealer)바름 : 바름재와 바탕의 접착력 증진을 위해 합성수지 에멀젼 희석액을 바탕에 바르는 것

-코너비드 : 미장면의 모서리를 보호하면서 / 벽,기둥을 마무리하는 보호용 재료

-징두리판벽 : 수장공사 시 바닥하부에서 1-1.5m높이까지 널을 댄 벽



• 미장재료 기경성 vs 수경성

-기경성 (수축성, 공기중 경화) : 돌로마이트플라스터, 회반죽, 진흙

-수경성 (팽창성, 물속에서 경화) : 석고플라스터, 무수석고플라스터, 시멘트모르타르



• 타일의 탈락원인 2가지

: 오픈타임(붙임시간)불이행, 타일과 바탕재의 변형도차이, 붙임모르타르 접착강도부족, 붙임후 양생, 경화불량



• 벽타일 붙이기공법 4가지

: 떠붙임공법, 압착공법, 개량압착공법★, 밀착공법 (동시줄눈공법)



• 석고보드의 장단점 2가지씩

-장점 : 시공이용잉하다. 단열,방화성능이 우수하다.

-단점 : 습기에 약하다, 충격강도에 취약하다. 접착제 시공시 온도 습도에 민감하여 동정기 사용이 어렵다.

---

창호&유리공사

• 용어

-로이유리(저방사유리)★ : 열적외선 반사율이 높은 은소재도막 코팅을 해서 방사율, 열전도율은 낮추고 가시광선 투과율은 높인 유리

-단열간봉 : 복층유리의 유리간의 간격유지를 위해 / 유리 가장자리에 설치하는 / 열전도율이 낮은 플라스틱 간격재

-접합유리★ : 2장이상의 판유리 사이에 / 합성수지를 겹붙여 댄것 /으로 합판유리라고 하기도함.

-복층유리★ : 2개의 판유리사이에 건조공기를 봉입한것. 단열, 결로방지, 방음에 우수

-배강도유리 : 유리 연화점 이하에서 가열 후 찬공기를 약하게 불어 냉각하여 만든 유리(반강화유리)

-강화유리 : 평면, 곡면, 판유리를 600정도에서 가열하여 급냉시킨 안전유리



• 공사현장에서 절단이 불가능하여 사용치수로 주문제작해야 하는 유리의 명칭 2가지

: 복층유리, 배강도유리

---



커튼월공사

• 긴결방식 3가지

 : 고정방식, 수평이동방식, 회전방식





• 외관형태에 따른 분류 4가지

 : 스팬드럴방식, 멀리언방식, 격자방식, 피복방식

-스팬드럴방식 : 수평선을 강조하는 창&스팬드럴조합으로 이뤄지는 방식





• 조립방식에 따른 분류 3가지★★

 : UNIT WALL(공장에서 창호,유리,패널 일괄발주),

 : STICK WALL(유리끼워넣기, 현장에서 조립연결해서 창틀완성),

 : WINDOW WALL(창호 유리 패널 개별발주 방식, 창호주변이 패널로 구성됨으로써 창호의 구조가 패널 트러스에 연결 할 수 있음. 경제적인 시스템)



• 구조방식에 따른 분류 : 샛기둥방식, 패널방식



• 커튼월 공사에서 발생하는 유리의 열파손 매커니즘

: 유리가 두꺼우면 열축적이 커져서 유리가공시에 발생한 국부적 결함에 온도응력이 몰려서 유리가 파손될 가능성이 크다.



• 금속커튼월 mock-up test 시험항목 4가지★(소.고.기.영) : 수밀시험, 구조시험, 기밀시험, 영구변형



• 커튼월 알루미늄바에서 누수방지대책 4가지 : 알루미늄바 접합부 실런트처리, 스크류고정부위 실런트처리, 벽패널과 알루미늄바 틈새에 실런트처리, weep hole통해 물을 외부로 배출



• 커튼월공사 누수방지 대책관련 용어풀이

-Closed Joint : 커튼월의 개별접합부를 Seal재로 완전히 밀폐시켜 틈새를 없애는 방법

-Open Joint : 벽의 외측면과 내측면 사이에 공간을 두고 외기압과 등압을 유지하여 압력차를 없애는 방법

---

금속공사

• 금속재 바탕처리법 (용.산.인.)

 : 용제에 의한방법 / 산처리법 / 인산피막법



• Metal Lath★ : 철판에 자름금을 내어 당겨늘린것
• Punching Metal★ : 얇은 철판에 각종 모양을 도려낸것
• 와이어라스 : 철선꼬아만든 철망
• 와이어메쉬 : 연강철선 직교시켜 전기용접



• 금속판 지붕공사에서 금속기와의 설치순서

: 경량철골설치 - Purlin설치 - 부식방지를 위한 철공용접부위 방청도장 실시 - 서까래설치 - 금속기와 Size에 맞는 간격으로 기와걸이 미송각재 설치 - 금속기와설치



• 알루미늄 장점 2가지 : 철의 1/3비중으로 가볍다. 녹슬지 않는다. 사용연한길다.



• 방청도장재료와 종류2가지 : 방청산화철도료, 알루미늄도료





---

기타공사

• 석재공사 진행 중 석재가 깨진 경우 이것을 접착할 수 있는 대표적인 접착제 1개 ★: 에폭시
• 도장공사

: 도료를 표면에 칠하여 도막을 형성시키는 공사를 말하는데, 그 목적은 내습성 ·내후성 ·내약품성을 가지게 하여 방부 ·방청 ·방충 ·방화나 장식을 하는 것이다.

: 유성니스 (Vanish)의 재료 : 희석제, 건성유



• 면진구조★ : 건축물의 기초부분 등에 적층고무 또는 미끄럼받이 등을 넣어서 지진에 대한 건축물의 흔들림을 감소시키는 구조

---

<적산>

• 적산vs견적

: 적산 : 재료 및 품의 수량과 같은 공사량을 산출하는 기술활동

: 견적 : 공사량에 단가를 곱해 공사비를 산출하는 기술활동



• 할증률

: 유리 : 1%

: 단열재 : 10%

: 시멘트벽돌 : 5%

: 붉은벽돌 : 3%





• 주근의 철근량

• 토량계산 (L=loose/natural, C=condense/natural)★

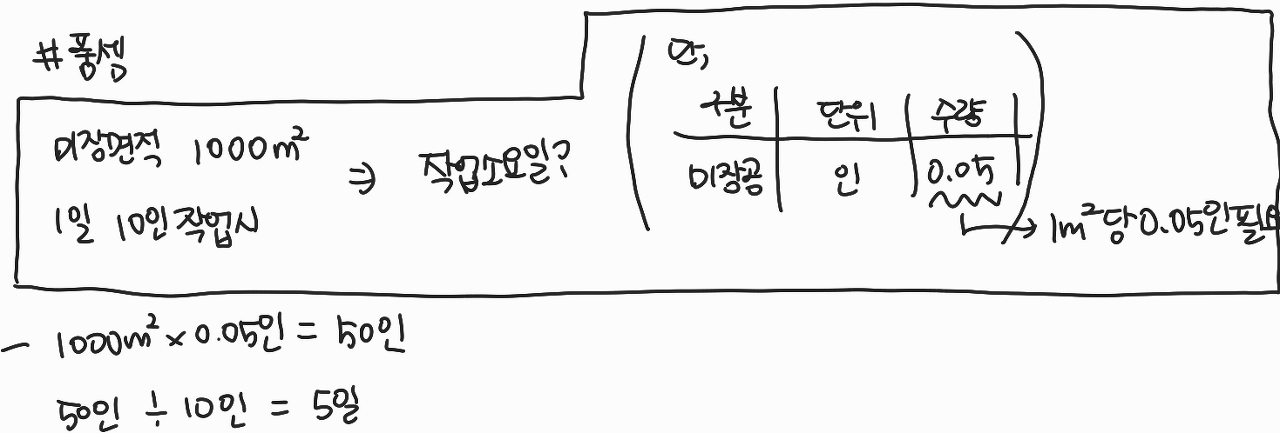

• 품셈계산



• 붉은벽돌소요량

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=wgnml5983&logNo=130189707569

[재료와 시공] 4_ 벽돌, 블록, 타일



• 평규준틀, 귀규준틀 (내부간막이벽, 외벽 뻐큐부분)



• 철근콘크리트부재의 부피와 중량
• 레미콘배차간격

---

<품질관리>

• 골재

-잔골재율S/a : 골재의 절대용적합에서 잔골재의 절대용적의 백분율

-조립률FM : 10개 체에 남은 양의 누적백분율의 합을 100으로 나눈 지표

-흡수량 : 표면건조내부포화상태의 골재가 함유한 물의 양

-함수량 : 습윤상태의 골재 내외부에 포함된 전체 물의 양

• 골재 흡수율, 비중★(비중은 물질의 고유 특성으로서 기준이 되는 물질의 밀도에 대한 상대적인 비를 나타낸다. )

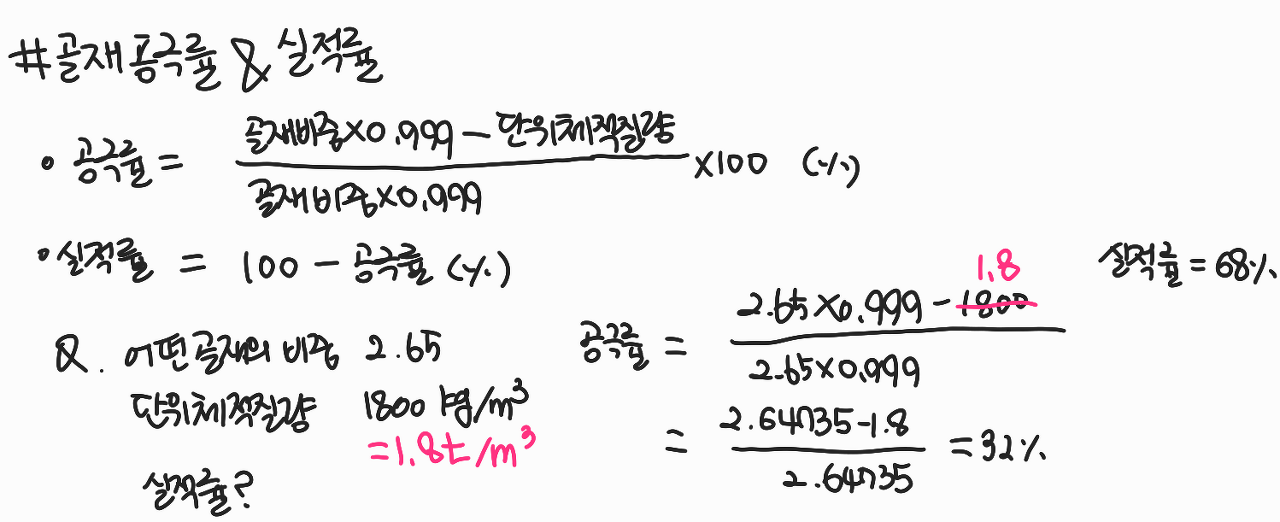

• 공극률vs실적률★



• mock-up test : 풍동시험의 근거로 실물모형을 만들어 건축물이 지어질 곳의 최악의 외기환경으로 커튼월공사의 성능을 평가하는시험 (기밀성능, 수밀성능, 구조성능 /// 소고기)



• 1방향슬래브, 2방향슬래브

1방향슬래브 = 장변길이 / 단변길이 > 2

2방향슬래브 = 단변길이 / 장변길이 <=2





• 바닥강화제 시공시 유의점

-5도이하가 되면 작업중지 / 액상바닥강화바탕은 최소 21일정도 양생해서 완전건조시킨다.





• BenchMark★★★★

-공사 중 기준점을 잡기위해 설치하는 원점

-공사에 지장없는 위치에 설치한다. (지면에서 0.5m~1.0m에)

-이동의 염려가 없는 위치에 설치한다.

-필요에따라 보조 기준점 1,2개 설치한다.



• TQC★ (total quality control) -히.파.각종.특성.체크.산.층

-히스토그램★ : 데이터가 어떤분포를 하고있는지 알아보기위해 작성하는 그림

데이터수집 - 데이터최소,최대값 - 구간폭정하기 - 도수분포표작성 - 히스토그램작성 - 히스토그램과 규격값 대조하여 안정상태인지 검토

-파레토도 : 불량 등의 발생건수를 분류항목별로 나누어서 크기순서대로 나열해 놓은 그림

-특성요인도★ : 결과에 원인에 어떻게 관계하고 있는가를 보여주는 그림

-체크시이트 : 데이터가 어디에 집중되어있는지를 보여주는 그림이나 표

-산점도 : 대응되는 두개의 짝으로 된 데이터를 그래표 용지위에 점으로 나타낸 그림

-층별 : 집단을 구성하고있는 데이터를 특징에 따라 몇개의 부분집단으로 나누는 것

-각종그래프



• 열가소성수지★ : 아크릴수지, 염화비닐수지  / 열경화성수지★ : 페놀수지(핸들, 주전자손잡이), 멜라민수지(접시류, 욕조)



• 드라이브핀★ : 드라이핀이라는 일종의 못박기총을 이용하여 콘크리트, 강재 등에 박는 특수 못 / 머리가 달린것을 H형, 나사로 된 것을 T형



• 액세스플로어 : 공조설비, 배관, 통신설비 등을 설치하기 위한 2중바닥 구조



• 네트워크공정표 더미 종류 3가지 : Logical dummy, Numbering Dummy, Timelag Dummy



• 벽단열공법 3가지 : 중공벽단열공법, 외벽단열공법, 내벽단열공벽



• 세로규준틀 기입사항 4가지 : 인방보위치, 앵커볼트위치, 쌓기단수, 창문틀위치

: 세로규준틀 설치하는 위치 : 모서리나 교차부



• 이음vs맞춤

이음 : 두 부재의 길이방향으로 길게 접합하는것

맞춤 : 두 부재를 직각 또는 일정한 각도로 접합한는것





• 흙의 함수량 변화

: 소성한계 : 흙이 소성상태에서 반고체상태로 옮겨지는 상태의 함수비

: 액성한계 : 흙이 액성상태에서 소성상태로 옮겨지는 함수비



• 파이프구조에서 파이프 절단면 단부의 밀폐방법 3가지

: 가열하여 구형으로 시공, 원판이나 반원판을 용접, 스피닝에 의한방법
