2021.06.27.SAT - 2020.1회

시공 (16Q)	1.기초지정공사 (슬러리월) 2.기초지정공사 (강관말뚝지정의특징 3가지) 3.토공사 (지반개량공법 - 샌드드레인) 4.철근콘크리트 (거푸집의 측압증가요인 4가지) 5.목공사 (섬유포화점의 정의, 함수율과의 관계) 6.철근콘크리트 (고강도콘크리트의 폭렬현상) 7.총론 (입찰제도-부대입찰제도VS대안입찰제도) 8.철근콘크리트 (거푸집널 존치지간 - 콘크리트의 종류에따라) 9.철근콘크리트 (프리스트레스드 콘크리트 - 프리텐션, 포스트텐션) 12.조적공사 (속빈블록치수 3가지) 13.강구조공사 (내화피복공법의 재료 2가지씩) 14.강구조공사 (용접부의 검사항목 전중후) 15.철근콘크리트 (철근의 피복두께정의와 유지목적 2가지) 16.가설공사 (시스템비계의 일체형작업발판의 장점 2가지) 17.강구조공사 (용접기호-현장용접, 전체둘레)	철근콘크리트 5Q 강구조 3Q 기초지정공사 2Q 토공사 2Q 총론 1Q 가설공사 1Q 목공사 1Q 조적공사 1Q
구조 (6Q)	21.3힌지라멘구조에서 A의 반력 22.인장재의 순단면적 Ag-ndt(24이상+3, 24미만 +2) 23.단순보의 최대처짐량, 최대처짐각 24.무근콘크리트 단순보에서 휨강도 : fr=M/Z 25.벽체 또는 슬래브에서 주철근의 간격 (벽체나 슬래브두께의 3배이하&450MM이하) - 위험단면인 경우 2배, 300mm이하 26.철근의 항복강도(fy)와 최대철근비 (인장철근의 순인장변화율 : εt, 인장철근의 항복변형률 εy로 표현) fy<=400MPA ,  εt=0.004 / fy>400MPA,  εt=2 εy
적산, 공정관리, 품질관리 (5Q)	10.열가소성, 열경화성수지 11.드라이브핀 18.온통기초에서 잔토처리량 : 잔토처리량은 L곱하기 19.공기단축기법의 순서 20.공정관리 (네트워크 공정표-EST,EFT,LST,LFT,TF,FF,DP,CP)
기타



시공
1.총론  2.대지, 지반조사 3.가설공사 4.토공사 5.기초, 지정공사	6.철근콘크리트공사 7.강구조공사 (철골공사) 8.조적공사 9.목공사	10.지붕,방수공사 11.미장,타일공사 12.창호,유리공사 13.금속, PC, 커튼월공사 14.기타공사

총론 (시공방식, 계약방식, 입찰방식, 정부와계약방식,관리기법)

• 시공방식

-공동도급의 운영방식 : 공동이행방식 / 분담이행방식 / 주계약자형공동도급방식



• 계약방식

-설계,시공 일괄계약의 장점 3가지

:설계시공의 의사소통 개선

:공사비, 공기 단축

:책임한계명확



-실비청산보수가산 도급종류

실비 / 비율보수가산 = 실비 + 실비*f(비율보수)

실비 / 한정보수가산 = 한정된실비 + 한정된실비*f(비율보수)

실비 / 정액보수가산 = 실비 + F한정된보수



• 입찰방식

-부대입찰제도 / 대안입찰제도★

-부대입찰제도 : 발주처가 공종별로 금액비율 정해두고, 입찰자가 그 비율 이상으로 계약하게 될 하도급 계약서를 입찰 시, 입찰서류에 첨부

-대안입찰제도 : 발주처가 제시한 기본설계를 바탕으로 그와 동등하거나 이상의 효과를 공기단축 및 비용절감등의 내용의 대안을 도급자가 제시하는 제도

-적격낙찰제도 : 입찰시 입찰금액, 공사경험, 경영상태, 기술능력 등의 종합적인 평가로 낙찰자를 정한다.



• BOT (Build Operate Transfer)★

민간 주도하에 사회간접시설을 설계, 시공 후 일정기간동안 시설물의 운영해서 투자금을 회수한뒤 정부에게 시설물과 운영권을 이전하는 형식



-BOO build operate own / BTO build transfer own / BTL★ build transfer lease (완공수, 이전하고 임대료로 투자비 회수)



• 시공계획서 - 환경관리 및 친환경관리(건.산.온.천) : 건설폐기물 재활용계획 및 저감, 산업부산물 재활용계획, 온실가스배출 저감계획, 천연자원사용 저감계획



• 관리기법

-CM for fee : 발주처가 하도급업체와 계약을 체결하고, CM이 발주처의 대리인역할을 수행하고, 약정된 보수 만큼만 발주자에게 받는다.

-CM at risk : CM이 원도급자 입장으로 하도급업체와 계약을 체결하고, 공사시 원가,공정,품질을 관리하여 CM자신의 이익을 추구하는 행위



-LCC(Life Cycle Cost) : 건축물의 초기단계에서부터 설계, 시공, 유지관리, 해체에 이르는 일련과 과정과 제비용

-VE : 발주자가 요구하는 성능과 품질은 보장하면서 최소한의 비용으로 공사를 수행하기 위한 수단을 찾는 공사방법

-VE사고방식 4가지 : 고정관념제거 / 기능중심의 사고방식 / 사용자(발주자)중심의 사고방식 / 조직적이고 순서화된 활동

---

지반,대지조사 & 가설공사

• 지반조사방법★

-오우거보링 : 오우거를 이용해 토사를 채취하는 연약점토 지반 보링공법

-수세식보링 : 수압을 이용해 토사를 채취하는 굳은 진흙 보링공법

-로터리보링 : 비트를 회전시켜 토사를 채취하는 연약점토 지반 보링공법



• 보링의 목적 3가지 : 시료채취 / 토질주상도작성 / 지하수위측정



• 측정기별 용도

-washington meter : 콘크리트내 공기량 측정

-earth pressure meter : 토압 측정

-Piezo meter : 간극수압 측정

-Dispenser : ae제 계량



• 시스템비계에 설치하는 일체형발판의 장점 3가지

: 일체화조립으로 안정성증가  / 부재의 공장제작으로 균일품질확보 /  작업공간이 넓어 작업능률 향상

---

토공사 & 기초지정공사

<지반개량>

-페이퍼드레인 : 점토지반에 종이말뚝으로 간극수를 제거하는 탈수공법

-생성회말뚝공법 : 점토지반에서 생성회말뚝으로 간극수를 흡수하는 탈수공법

-샌드드레인 : 점토지반에서 모래말뚝으로 간극수를 제거하는 탈수공법★



<터파기공사&공법>

• 언더피닝(Under Pinning) 공법 적용은 언제? : 기존 건축물의 기초를 보강할때 / 기존건축물 가까이 신축공사를 하고자 할떄 기존 건축물의 지반과 기초를 보강하는 공법



• 아일랜드컷 공법 순서 : 흙막이설치-중앙부굴착-중앙부기초구조물축조-버팀대설치-주변부흙파기-지하구조물완성



• 역타설공법 Topdown 의 장점 3가지★

-1층 슬라브를 먼저 시공해서 작업공간을 확보할 수 있다.

-날씨와 무관하게 공사진행이 가능하다.

-지상과 지하를 동시에 시공할 수 있다.



• 지하연속벽(Slurry Wall)공법의 안정액기능

-굴착벽면 붕괴방지, 굴착토사 분리배출



• 슬러리월 장단점 각각 2가지

-장점 : 무소음 무진동공법, 임의형상치수 가능, 차수성우수

-단점 : 공사비가 비싸다. 수평연속성이 부족하다. 대규모 기계설비로 소규모 현장적용 어렵다.



• SPS(Strut:버팀대 Permanent System)공법의 특징 4가지

: 가설지지체의 설치 및 해체가 필요없음

: 작업공간 확보에 유리

: 공기단축 b/c 지상공사와 병행가능

: 지반상태와 관계없이 시공가능



• 기초의 부동침하 방지하기위해 기초구조부분에 처리 할 수 있는 사항 2가지

: 마찰말뚝사용 (다른 말뚝과 혼용 금지), 지하실설치 (온통기초 유효)



<용어>

• 히빙파괴 : 흙막이 배면의 토압으로 인해 / 터파기 하부에 흙이 볼록하게 솟아오르는 현상
• 보일링파괴 : 피압수의 상승으로 인해 / 터파기 하부에 흙이 볼록하게 솟아오르는 현상
• 압밀&다짐 : 압밀은 점토지반에 외력을 가해 흙속의 간극수 제거&사질지반에 외력을 가해 공기가 빠지며 압축되는 현상



<토공사용장비>

• 흙막이벽의 계측에 필요한 3가지 기기 : 변형률계, 지중침하계, 하중계  (변.지.하) ★
• 굴착장비 : 클램쉘 (사질지반굴착, 좁은곳의 수직굴착), 드래그라인,백호 (지반보다 낮은 곳의 굴착)

<말뚝>

• 매입말뚝 중 마이크로 말뚝

: 구조물의 기초, 기초보강, 리모델링 등의 목적으로 사용되는 강재로 보강된 직경 30cm 이하의 비변위 말뚝

: 시공과정 소음이나 진동이 적고 기존 말뚝공법 적용이 어려운 소규모 현장에서 효율적으로 적용가능하다.

: 소형시공장비를 이용하기 때문에 접근하기 어려운 환경에서 시공가능, 대부분의 토질조건 적용가능.



• 강관말뚝 지정의 특징 3가지

: 지지층에 깊이관여하여 지지력이 크다.

: 콘크리트에 비해 가볍고 타입이 용이하다.

: 시공용이. 이음이 자유롭고 길이조절이 가능하다.



<기초와 지정>

• 기초와 지정의 차이점

-기초 : 건축물의 최하부에서 그 하중을 지반에 전달하는 구조부

-지정 : 기초판을 지지하기위해 그 아래 설치하는 잡석, 말뚝, 버림콘크리트 등



<기타>

• 지하구조물은 지하수위에서 구조물밑면까지의 깊이만큼 부력을 받아 건물이 부상하게 되는데, 이를 방지하는 대책 2가지 : 흙막이 차수공법, 유입지하수를 강제로 pumping하여 외부로 배수

---



철근콘크리트

• 철근공사

 -VH : vertical horizontal 벽, 기둥 등 수직부재를 먼저 타설한 다음 pc판과 맞물려 토핑 콘크리트를 타설하는 방법



-이형철근 : 콘크리트와의 부착력증진을 위해 표면에 리브나 마디 등의 돌기가 있는 봉강

-배력근 : 하중을 분포시키거나 균열을 제어할 목적으로 주철근의 직각방향으로 배치하는 보조철근

-온도조절철근 : 온도에 따른 수축과 팽창에 의한 콘크리트의 균열을 방지하기 위해 배치한 철근



-겹침이음, 용접이음 : 콘크리트와의 부착력에 의한 이음

-기계식이음 : 연결재(coupler, 커플러)를 이용한 이음



-피복두께 & 유지목적

: 철근의 가장외측 표면에서 이를 감싸고 있는 콘크리트표면까지의 최단거리

: 철근의 내구성확보, 철근의 내화성확보, 콘크리트와의 부착력 확보



• 거푸집

-와플폼 : 무량판구조에서 2방향 장선바닥판구조가 가능하다록 된 특수상자모양의 기성재 거푸집

-페코빔 : 신축가능한 무지주공법의 수평지지보

-터널폼★ : 벽식철근콘크리트 시공할때, 한 구획의 전체 벽판, 바닥판을 일체로 제작하여 한번에 조립, 해체 가능한 거푸집

-트래블링폼 : 대형시스템화 거푸집으로 한구간 콘크리트 타설 후 다음 구간으로 수평이동이 가능한 거푸집

-슬라이딩폼★ : 유닛거푸집을 설치하여 요크로 거푸집을 끌어올리면서 연속해서 콘크리트 타설가능한 수직활동 거푸집

-데크플레이트 : 아연도철판의 절곡제작하여 거푸집으로 사용하며, 콘크리트 타설 후 마감재료로 사용하는 철판

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

한국 아파트가 유독 시끄러운 이유 있었네

-스페이서 : 철근의 피복두께를 유지하기위해 벽이나 바닥철근에 대어주는 것

-세퍼레이터 : 벽 거푸집의 간격을 일정하게 유지하여 격리와 긴장재역할을 하는 것

-칼럼밴드 : 기둥 거푸집의 고정, 측압버팀용으로 주로 합판 거푸집에 사용

-박리제 : 거푸집의 탈형, 청소를 용이하게 만들기 위해, 합판 거푸집 표면에 미리 바름





-콘크리트타설시, 거푸집의 측압이 커지는 요인 4가지

: 콘크리트의 타설속도가 클수록

: 콘크리트의 비중이 높을 수록

: 슬럼프값이 클수록

: 부배합 콘크리트 일수록



• 시멘트&혼화제 / 골재&물

-시멘트 재령일



• 콘크리트

<용어>

-조절줄눈 : 지표 등 안정된 위치에 있는 바닥판이 / 수축에 의해 / 표면에 균열이 생길 수 있는데, / 이러한 균열을 방지하기 위해 설치하는 줄눈

-신축줄눈 : 온도에 의한 수축, 팽창이나 진동에 의한 균열이 예상되는 위치에 설치하는 줄눈

-시공줄눈 : 콘크리트 작업관계로, 경화된 콘크리트에 새로운 콘크리트 타설시 생기는 계획된 줄눈

-미끄럼줄눈



-탄산화 : 대기 중의 탄산가스 + 콘크리트내 수산화칼슘 = 탄산칼슘, 알칼리성 소실

-크리프크다 : 습도가크다, 재령짧다, 재하응력크다, 시멘트페이스트량 많다, 부재치수 작다.

-크리프★ : 하중의 증가가 없어도 시간에 따라 변형이 증가되는 굳은 콘크리트의 소성변형 현상

-유동화콘크리트 제조방법 3가지 : 공장유동화방법, 공장첨가방법, 현장첨가방법

-레이턴스 : 블리딩 수 증발 후 콘크리트 표면에 남는 백색의 미세물질





<콘크리트종류>

-한중콘크리트

:물시멘트비는 60% 이하로 / 초기강도 5MPa까지는 보양한다



-고강도콘크리트의 폭렬현상★★

:화재시 밀실한 조직의 콘크리트 내부에 수증기가 발생하여 빠져나가지 못해 폭팔하듯이 터지는 현상



-수중콘크리트 : 피복두께 100mm



-섬유보강콘크리트에 사용되는 섬유의 종류 3가지 : 강섬유, 유리섬유, 탄소섬유



-프리스트레스드 콘크리트

: 프리텐션 : 강현재에 인장력을 가한뒤, 콘크리트를 타설, 경화한 후, 단부에서 강현재의 인장력을 풀어 콘크리트에 압축력을 가하는것

: 포스트텐션 : 쉬드설치 후, 콘크리트를 타설, 경화한 후, 쉬드안에 강현재를 넣고 긴장시킨후, 시멘트페이스트로 그라우팅한 뒤, 인장력을 풀어주는 것.



-매스콘크리트의 수화열저감 대책 3가지

: 선행냉각에 의한 타설온도 저하

: 단위시멘트량 감소

: 저열성 시멘트 사용 (fly-ash)



-선행냉각 : 매스콘크리트 시공시, 콘크리트 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 것



-콘크리트 측압변화 (2회로 나누어서 타설시)



-염분을 포함한 바다모래 골재 사용하는 경우 철근부식에 대한 방청상(anticorrosive) 조치 4가지

: 에폭시코팅철근사용, 철근표면에 아연도금처리, 골재에 제염제 혼입, 콘크리트에 방청제 혼입



-강합성 데크플레이트 구조에 사용되는 시어커넥터 : 합성부재의 두가지 다른 재료간의 전단력을 전달하도록 강재에 용접되고, 콘크리트에 매립된 스터드 같은 존재



-철근콘크리트의 슬래브와 강재 보의 전단력을 전달하기 위해 강재에 용접되고 콘크리트에 매입된 시어커넥츠로 사용되는 볼트 : 강재앵커



-ALC(Autoclaved Lightweight Concrete, 경량기포콘크리트)의 주재료2가지 & 기포제조방법 : 톱밥,경량골재,석탄재 / 기포제 / 규사(규산질재료), 생석회(석회질재료)



-콘크리트구조물 균열발생시 실시하는 보강공법 : 단면증대공법, 강판접착공법, 철물매입공법&강재앵커공법



-레미콘 공장의 현장에서 선정할 때 고려해야 할 유의사항 3가지

: 레미콘-아직 굳지않은 상태로 배달되는 콘크리트(Readymixedconcrete)

: 현장까지의 운반시간&배출시간 / 레미콘 운반차 대수 / 콘크리트 제조능력



-콘크리트별 사용되는 골재의 최대치수

:일반콘크리트 20,25mm / 무근콘크리트, 단면이 큰 콘크리트 : 40mm



---

철골공사(강구조공사)

• 철골일반, 공장가동, 볼트접합(리벳포함)

-피치, 게이지, 게이지라인



-절단방법 3가지 : 가스절단, 전단절단, 톱절단



-SN강 : 건축물의 내진성능을 확보하기 위한 건축구조용 압연강

-TMCP (Thermo Mechanical Control Process) : 두께 40mm 이상 80

• 용접접합★

:침투탐상법, 자기분말탐상법, 초음파탐상법, 방사선투과법



-검사항목

-용접전 : 트임새모양 / 모아대기법 / 구속법 / 청소상태/ 홈의각도&간격&치수 / 부재의밀착

-용접중 : 전류,아크전압 /  운봉( 용접봉으로 용접할 때에 용접선 위에서 용접봉을 이동시키는 조작을 운봉법),용접속도 / 용접봉, 밑면파내기

-용접후 : 침투수압 / 외관판단 / 초음파검사 / 필렛의크기 / 균열, 언더컷 유무

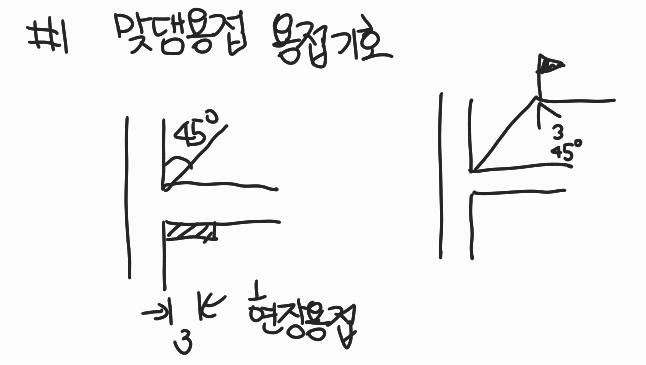

-맞댐용접 용접기호

-용접의 단점 2가지 : 용접숙련공이 필요하다. 용접부위 결함검사가 어렵다.



-그루브용접(맞댐용접, 맞댄용접, 맞대기용접) : 한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 / 끝단면의 비스듬히 절단하여 용접하는 방법

-필릿용접(모살용접) : 두 부재를 일정한 각도로 접합한 후, 2장의 판재를 겹치거나, T형, +형의 교차부를 등변삼각형모양으로 용접하는 방법

-스캘럽(scallop) : 철골부재의 용접접합부에 있어서, 용접이음새나 받침쇠의 관통을위해, 또는 용접이음새끼리의 교차를 피하기 위해 설치하는 원호상의 구멍



• 현장세우기(주각부세우기관련), 내화피복

 -내화피복 (도장, 건식, 습식, 합성)

    *습식공법★★ : 화재발생시 강재의 온도상승이나 강도저하로 건축물이 붕괴되지 않도록 강재주위를 내화재료로 피복하는 공법

    타설공법(콘크리트, 경량콘크리트)

    조적공법(콘크리트블록, 벽돌)

    뿜칠공법(석면, 뿜칠모르타르)

    미장공법(철망모르타르, 펄라이트 모르타르)

    *건식공법

    성형판 붙임공법(ALC판)



-기초상부고름질 방법 : 전면바름마무리법 / 나중채워넣기 중심바름법 / 나중채워넣기 십자바름법

https://blog.naver.com/archcafe/36749358

건축시공기술사 기초상부 고름질



-주각부의 종류 3가지 : 고정주각, 핀주각, 매립주각★



https://blog.naver.com/honeywings/222047195339

H-형강의 접합 및 이음 상세 / 주각부 / 정밀안전진단



-기둥축소현상 : 강구조 초고층 건축시, 기둥에 발생되는 축소변위

-메탈터치 : 강구조 기둥의 이음부를 가공하여, 상하부 기둥의 밀착을 좋게하여, 축력의 50%까지 하부기둥 밀착면에 직접전달 시키는 이음방법





---

조적공사

-백화현상★ : 시멘트의 수산화칼슘이 공기 중의 탄산가스와 반응하여 생기는 벽돌표면의 흰색 결정체

-방지★ : 처마,차양설치로 빗물차단 / 벽돌표면에 발수제 도포 / 흡수율이 작은, 소성이 잘된 벽돌사용



-창대쌓기 : 창 밑에 돌이나 벽돌을 15도 기울여서 옆세워 쌓는 방법

-영롱쌓기 : 벽돌벽등에 장식적으로 구멍을 내어 쌓는 방법



-조적조 블록벽체의 습기침투원인 4가지

:벽돌이나 모르타르의 강도부족

:모르타르바름의 신축 및 들뜨기

:온도 및 습기에 의한 재료의 신축성

:이질재 접합부 불완전 사용



-KS(한국산업규격)에 명시된 속빈블록 치수 3가지

: 390*190*190 / 390*190*150 / 390*190*100



---

목공사

• 방부처리법 (표.침뱉고.도.주.)

-도포법, 주입법, 표면탄화법, 침지법



• 인공건조법 : 증기법, 열기법, 훈연법



• 섬유포화점 : 생나무가 건조하여 함수율 30% 된 상태, 섬유포화점을 기점으로 수축, 팽창, 강도의 변화가 현저하다.

함수율이 커지면 강도는 변화가 없지만, 함수율이 작아지면 수축, 강도가 증가된다.



• 목구조 횡력(중력에 수직방향을 작용하는 힘) 보강부재 3가지 : 가새, 버팀대, 귀잡이 (귀찮아.가.버.려)

---

지붕&방수공사



• 멤브레인방수 : 시트방수, 아스팔트방수, 도막방수

: 구조물 외주에 피막을 구성시키는 방수방법.



• 시트방수

바탕처리 - 프라이머칠 - 접착제칠 - 시트붙이기



• 콘크리트로 마감된 옥상에 시트방수시 시공순서 (하단부터 상단으로)

고름모르타르 - 시트방수 - 보호모르타르 - 무근콘크리트 - 목재데크



• 구체방수공법 : 기존의 멤브레인계통의 방수를 하지않고, 수중이나 지하구조물의 콘크리트 강도 증진 및 수밀성, 내구성 향상과 콘크리트 성능개선 효과 동을 동시에 얻고자, 콘크리트 구조물 단면전체를 방수화하는 공법

---

미장&타일공사

• 용어

-수지미장 : 특수화학제를 첨가한 레디믹스트몰탈에 대리석분말이나 세라믹분말제를 혼합한 재료를 물과 혼합하여 1-2mm두께로 바르는것

-손질바름 : 마감두께를 일정하게 할 목적으로 모르타르로 미리 요철을 처리하는 것

-실러(sealer)바름 : 바름재와 바탕의 접착력 증진을 위해 합성수지 에멀젼 희석액을 바탕에 바르는 것



• 미장재료 기경성 vs 수경성

-기경성 (수축성, 공기중 경화) : 돌로마이트플라스터, 회반죽, 진흙

-수경성 (팽창성, 물속에서 경화) : 석고플라스터, 무수석고플라스터, 시멘트모르타르



• 코너비드 : 벽이나 기둥 등의 모서리는 손상되기 쉬우므로 별도의 마감재를 감아대거나 / 미장면의 모서리를 보호하면서 벽, 기둥을 마무리하는 보호용 재료



---

창호&유리공사

• 용어

-로이유리 : 열적외선 반사율이 높은 은소재도막 코팅을 해서 방사율, 열전도율은 낮추고 가시관성 투과율은 높인 유래

-단열간봉 : 복층유리의 유리간의 간격유지를 위해 유리 가장자리에 설치하는 열전도율이 낮은 플라스틱 간격재

---



커튼월공사

• 긴결방식 3가지

 : 고정방식, 수평이동방식, 회전방식





• 외관형태에 따른 분류 4가지

 : 스팬드럴방식, 멀리언방식, 격자방식, 피복방식





• 조립방식에 따른 분류 3가지

: UNIT WALL, 창호 유리 패널을 일괄발주하는 방식으로, 구성부재 모두가 공장에서 조립된 프리패브형식으로 / 업체에대한 의존도가 높고 현장에서 융통성 발휘가 어렵다.

: STICK WALL, 구성부재를 현장에서 조립, 연결하여 창틀을 구성하는 방식. 유리는 현장에서 끼운다. / 현장적응력 우수 및 공기조절가능

: WINDOW WALL, 창호 유리 패널의 개별발주 방식, 창호 주변이 패널로 구성됨으로써 창호의 구조가 패널 트러스에 연결 할 수 있어 재료의 사용 효율이 높아 /  비교적 경제적인 시스템.



• 커튼월 공사에서 발생하는 유리의 열파손 매커니즘

: 유리가 두꺼우면 열축적이 커져서 유리가공시에 발생한 국부적 결함에 온도응력이 몰려서 유리가 파손될 가능성이 크다.

---

금속공사

• 금속재 바탕처리법 (용산인)

 : 용제에 의한방법 / 산처리법 / 인산피막법



• Metal Lath★ : 철판에 자름금을 내어 당겨늘린것
• Punching Metal★ : 얇은 철판에 각종 모양을 도려낸것



---

기타공사

• 석재공사 진행 중 석재가 깨진 경우 이것을 접착할 수 있는 대표적인 접착제 1개 : 에폭시
• 도장공사

: 도료를 표면에 칠하여 도막을 형성시키는 공사를 말하는데, 그 목적은 내습성 ·내후성 ·내약품성을 가지게 하여 방부 ·방청 ·방충 ·방화나 장식을 하는 것이다.

: 유성니스 (Vanish)의 재료 : 희석제, 건성유

---

<적산>

• 주근의 철근량

• 토량계산 (L=loose/natural, C=condense/natural)★

• 품셈계산

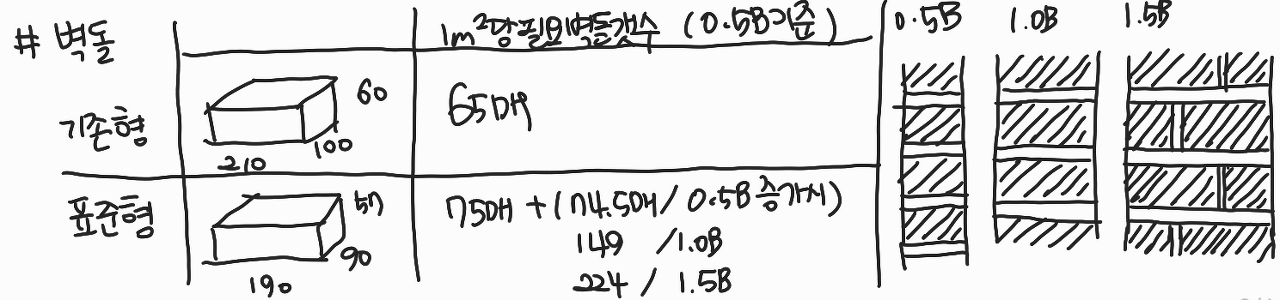

• 붉은벽돌소요량

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=wgnml5983&logNo=130189707569

[재료와 시공] 4_ 벽돌, 블록, 타일



• 평규준틀, 귀규준틀 (내부간막이벽, 외벽 뻐큐부분)

---

<품질관리>

• 골재

-잔골재율S/a : 골재의 절대용적합에서 잔골재의 절대용적의 백분율

-조립률FM : 10개 체에 남은 양의 누적백분율의 합을 100으로 나눈 지표



• 골재 흡수율, 비중(비중은 물질의 고유 특성으로서 기준이 되는 물질의 밀도에 대한 상대적인 비를 나타낸다. )



• 공극률vs실적률★



• mock-up test : 풍동시험의 근거로 실물모형을 만들어 건축물이 지어질 곳의 최악의 외기환경으로 커튼월공사의 성능을 평가하는시험 (기밀성능, 수밀성능, 구조성능, 예비시험 /// 예! 소고기)



• 1방향슬래브, 2방향슬래브

1방향슬래브 = 장변길이 / 단변길이 > 2

2방향슬래브 = 단변길이 / 장변길이 <=2





• 바닥강화제 시공시 유의점

-5도이하가 되면 작업중지 / 액상바닥강화바탕은 최소 21일정도 양생해서 완전건조시킨다.





• BenchMark★★★

-공사 중 기준점을 잡기위해 설치하는 원점

-공사에 지장없는 위치에 설치한다. (지면에서 0.5m~1.0m에)

-이동의 염려가 없는 위치에 설치한다.

-필요에따라 보조 기준점 1,2개 설치한다.



• TQC (total quality control) -히.파.각종.특성.체크.산.층

-히스토그램 : 데이터가 어떤분포를 하고있는지 알아보기위해 작성하는 그림

데이터수집 - 데이터최소,최대값 - 구간폭정하기 - 도수분포표작성 - 히스토그램작성 - 히스토그램과 규격값 대조하여 안정상태인지 검토

-파레토도 : 불량 등의 발생건수를 분류항목별로 나누어서 크기순서대로 나열해 놓은 그림

-특성요인도★ : 결과에 원인어 어떻게 관계하고 있는가를 보여주는 그림

-체크시이트 : 데이터가 어디에 집중되어있는지를 보여주는 그림이나 표

-산점도 : 대
