2021.06.20.SUN - 2020.3회 건축기사



시공 (16Q)	1.가설공사 (벤치마크) 2.토공사 (히빙파괴, 보일링파괴) 3.토공사 (지반개량공법-페이퍼드레인, 생석회말뚝공법) 6.철근콘크리트 (ALC 주재료 가지) 7.철근콘크리트 (콘크리트구조물 균열발생시 보강공법 3가지) 10.강구조공사 (내화피복-습식공법정와 종류 2가지) 12.철근콘크리트 (시어커넥터에 사용되는 볼트 - 강재앵커) 13.조적공사 (백화현상 방지대책 4가지) 14.기타공사-석재공사 (접착제-에폭시) 16.금속공사 (Metal Lath, Punching Metal) 17.총론 (관리기법-VE적 사고방식 4가지) 18.총론 (LCC,VE) 22.철근콘크리트 (레미콘 공장을 현장에서 선택할 때 고려사항4가지) 24.강구조공사 (용접기호) 25.지붕&방수공사 (콘크리트 마감옥상 시공순서) 26.기타공사 (유성니스vanish 사용되는재료)	철근콘크리트 4Q 총론 2Q 토공사 2Q 강구조 2Q 기타공사 2Q 가설공사 1Q 조적공사 1Q 기타공사 1Q 금속공사 1Q 지붕방수공사 1Q

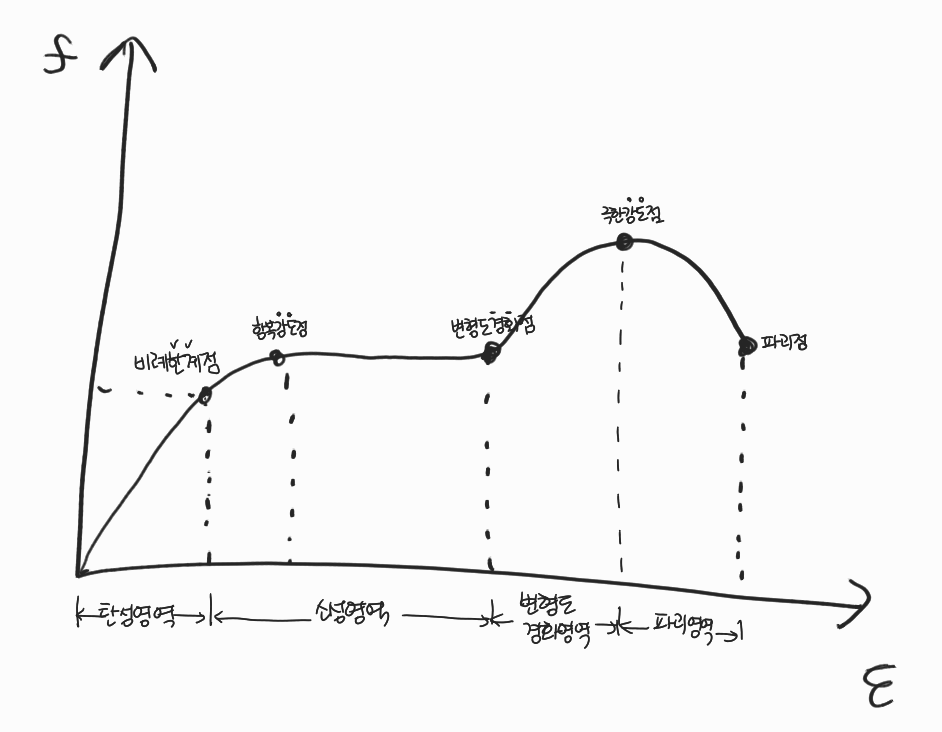

구조 (6Q)	4.철근의 인장강도 9.철근콘크리트 강도감수계수 11.플랜지와 웨브의 판폭두께비 19.T부재에 발생하는 부재력 20.단면2차모멘트 계산 23.1방향슬래브, 수축온도철근량&배근개수
적산, 공정관리, 품질관리 (4Q)	5.품질관리 (골재의 공극률, 실적률) 8.적산 (콘크리트량, 거푸집면적) 15.적산 (표준형벽돌 1.5B쌓기 벽면적 계산) 21.공정관리 (네트워크 공정표)
기타



시공
1.총론  2.대지, 지반조사 3.가설공사 4.토공사 5.기초, 지정공사	6.철근콘크리트공사 7.강구조공사 (철골공사) 8.조적공사 9.목공사	10.지붕,방수공사 11.미장,타일공사 12.창호,유리공사 13.금속, PC, 커튼월공사 14.기타공사

총론 (시공방식, 계약방식, 입찰방식, 정부와계약방식,관리기법)

• 시공방식

-공동도급의 운영방식 : 공동이행방식 / 분담이행방식 / 주계약자형공동도급방식



• 계약방식

-설계,시공 일괄계약의 장점 3가지

:설계시공의 의사소통 개선

:공사비, 공기 단축

:책임한계명확



-실비청산보수가산 도급종류

실비 / 비율보수가산 = 실비 + 실비*f(비율보수)

실비 / 한정보수가산 = 한정된실비 + 한정된실비*f(비율보수)

실비 / 정액보수가산 = 실비 + F한정된보수



• 입찰방식

-부대입찰제도 / 대안입찰제도

-부대입찰제도 : 발주처가 공종별로 금액비율 정해두고, 입찰자가 그 비율 이상으로 계약하게 될 하도급 계약서를 입찰 시, 입찰서류에 첨부

-대안입찰제도 : 발주처가 제시한 기본설계를 바탕으로 그와 동등하거나 이상의 효과를 공기단축 및 비용절감등의 내용의 대안을 도급자가 제시하는 제도



• BOT (Build Operate Transfer)

민간 주도하에 사회간접시설을 설계, 시공 후 일정기간동안 시설물의 운영해서 투자금을 회수한뒤 정부에게 시설물과 운영권을 이전하는 형식



-BOO build operate own / BTO build transfer own / BTL★ build transfer lease (완공수, 이전하고 임대료로 투자비 회수)



• 시공계획서 - 환경관리 및 친환경관리(건.산.온.천) : 건설폐기물 재활용계획 및 저감, 산업부산물 재활용계획, 온실가스배출 저감계획, 천연자원사용 저감계획



• 관리기법

-CM for fee : 발주처가 하도급업체와 계약을 체결하고, CM이 발주처의 대리인역할을 수행하고, 약정된 보수 만큼만 발주자에게 받는다.

-CM at risk : CM이 원도급자 입장으로 하도급업체와 계약을 체결하고, 공사시 원가,공정,품질을 관리하여 CM자신의 이익을 추구하는 행위



-LCC(Life Cycle Cost) : 건축물의 초기단계에서부터 설계, 시공, 유지관리, 해체에 이르는 일련과 과정과 제비용

-VE : 발주자가 요구하는 성능과 품질은 보장하면서 최소한의 비용으로 공사를 수행하기 위한 수단을 찾는 공사방법

-VE사고방식 4가지 : 고정관념제거 / 기능중심의 사고방식 / 사용자(발주자)중심의 사고방식 / 조직적이고 순서화된 활동

---

지반,대지조사 & 가설공사

• 지반조사방법★

-오우거보링 : 오우거를 이용해 토사를 채취하는 연약점토 지반 보링공법

-수세식보링 : 수압을 이용해 토사를 채취하는 굳은 진흙 보링공법

-로터리보링 : 비트를 회전시켜 토사를 채취하는 연약점토 지반 보링공법



• 보링의 목적 3가지 : 시료채취 / 토질주상도작성 / 지하수위측정



• 측정기별 용도

-washington meter : 콘크리트내 공기량 측정

-earth pressure meter : 토압 측정

-Piezo meter : 간극수압 측정

-Dispenser : ae제 계량

---

토공사 & 기초지정공사

<지반개량>

-페이퍼드레인 : 점토지반에 종이말뚝으로 간극수를 제거하는 탈수공법

-생성회말뚝공법 : 점토지반에서 생성회말뚝으로 간극수를 흡수하는 탈수공법

-샌드드레인 : 점토지반에서 모래말뚝으로 간극수를 제거하는 탈수공법



<터파기공사&공법>

• 언더피닝(Under Pinning) 공법 적용은 언제? : 기존 건축물의 기초를 보강할때 / 기존건축물 가까이 신축공사를 하고자 할떄 기존 건축물의 지반과 기초를 보강하는 공법

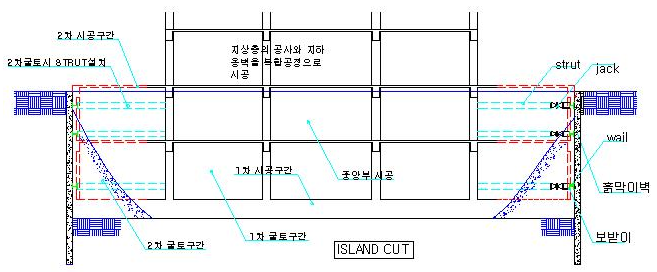

• 아일랜드컷 공법 순서 : 흙막이설치-중앙부굴착-중앙부기초구조물축조-버팀대설치-주변부흙파기-지하구조물완성



• 역타설공법 Topdown 의 장점 3가지★

-1층 슬라브를 먼저 시공해서 작업공간을 확보할 수 있다.

-날씨와 무관하게 공사진행이 가능하다.

-지상과 지하를 동시에 시공할 수 있다.



• 지하연속벽(Slurry Walkl)공법의 안정액기능

-굴착벽면 붕괴방지, 굴착토사 분리배출



• 용어

-히빙파괴 : 흙막이 배면의 토압으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상

-보일링파괴 : 피압수의 상승으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상



<토공사용장비>

• 흙막이벽의 계측에 필요한 3가지 기기 : 변형률계, 지중침하계, 하중계  (변.지.하) ★
• 굴착장비 : 클램쉘 (사질지반굴착, 좁은곳의 수직굴착), 드래그라인,백호 (지반보다 낮은 곳의 굴착)

<말뚝>

• 매입말뚝 중 마이크로 말뚝

: 구조물의 기초, 기초보강, 리모델링 등의 목적으로 사용되는 강재로 보강된 직경 30cm 이하의 비변위 말뚝

: 시공과정 소음이나 진동이 적고 기존 말뚝공법 적용이 소규모 현장에서 효율적으로 적용가능하다.

: 소형시공장비를 이용하기 때문에 접근하기 어려운 환경에서 시공가능, 대부분의 토질조건 적용가능.



<기초와 지정>

• 기초와 지정의 차이점

-기초 : 건축물의 최하부에서 그 하중을 지반에 전달하는 구조부

-지정 : 기초판을 지지하기위해 그 아래 설치하는 잡석, 말뚝, 버림콘크리트 등

---



철근콘크리트

• 철근공사

 -VH : vertical horizontal 벽, 기둥 등 수직부재를 먼저 타설한 다음 pc판과 맞물려 토핑 콘크리트를 타설하는 방법



-이형철근 : 콘크리트와의 부착력증진을 위해 표면에 리브나 마디 등의 돌기가 있는 봉강

-배력근 : 하중을 분포시키거나 균열을 제어할 목적으로 주철근의 직각방향으로 배치하는 보조철근

-온도조절철근 : 온도에 따른 수축과 팽창에 의한 콘크리트의 균열을 방지하기 위해 배치한 철근



-겹침이음, 용접이음 : 콘크리트와의 부착력에 의한 이음

-기계식이음 : 연결재(coupler, 커플러)를 이용한 이음



• 거푸집

-와플폼 : 무량판구조에서 2방향 장선바닥판구조가 가능하다록 된 특수상자모양의 기성재 거푸집

-페코빔 : 신축가능한 무지주공법의 수평지지보

-터널폼★ : 벽식철근콘크리트 시공할때, 한 구획의 전체 벽판, 바닥판을 일체로 제작하여 한번에 조립, 해체 가능한 거푸집

-트래블링폼 : 대형시스템화 거푸집으로 한구간 콘크리트 타설 후 다음 구간으로 수평이동이 가능한 거푸집

-슬라이딩폼★ : 유닛거푸집을 설치하여 요크로 거푸집을 끌어올리면서 연속해서 콘크리트 타설가능한 수직활동 거푸집

-데크플레이트 : 아연도철판의 절곡제작하여 거푸집으로 사용하며, 콘크리트 타설 후 마감재료로 사용하는 철판

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

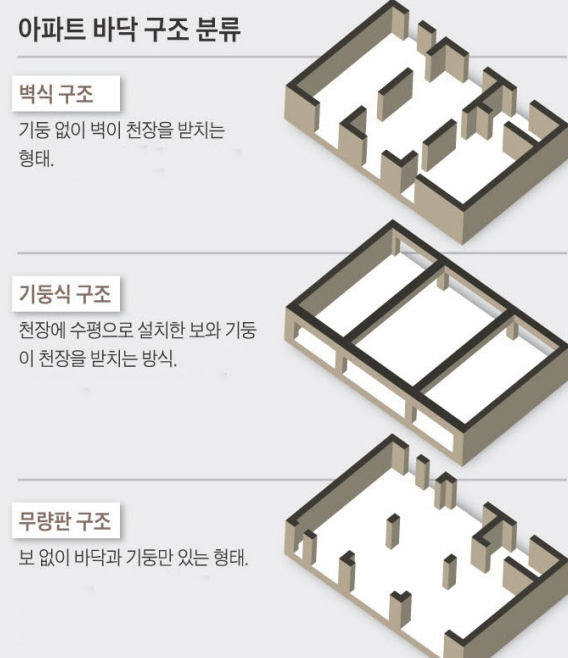

한국 아파트가 유독 시끄러운 이유 있었네

-스페이서 : 철근의 피복두께를 유지하기위해 벽이나 바닥철근에 대어주는 것

-세퍼레이터 : 벽 거푸집의 간격을 일정하게 유지하여 격리와 긴장재역할을 하는 것

-칼럼밴드 : 기둥 거푸집의 고정, 측압버팀용으로 주로 합판 거푸집에 사용

-박리제 : 거푸집의 탈형, 청소를 용이하게 만들기 위해, 합판 거푸집 표면에 미리 바름





• 시멘트&혼화제 / 골재&물

-시멘트 재령일



• 콘크리트

-조절줄눈 : 지표 등 안정된 위치에 있는 바닥판이 / 수축에 의해 / 표면에 균열이 생길 수 있는데, / 이러한 균열을 방지하기 위해 설치하는 줄눈

-신축줄눈

-시공줄눈

-미끄럼줄눈



-탄산화 : 대기 중의 탄산가스 + 콘크리트내 수산화칼슘 = 탄산칼슘, 알칼리성 소실

-크리프크다 : 습도가크다, 재령짧다, 재하응력크다, 시멘트페이스트량 많다, 부재치수 작다.

-크리프 : 하중의 증가가 없어도 시간에 따라 변형이 증가되는 굳은 콘크리트의 소성변형 현상

-유동화콘크리트 제조방법 3가지 : 공장유동화방법, 공장첨가방법, 현장첨가방법



-한중콘크리트

:물시멘트비는 60% 이하로 / 초기강도 5MPa까지는 보양한다



-고강도콘크리트의 폭렬현상★

:화재시 밀실한 조직의 콘크리트 내부에 수증기가 발생하여 빠져나가지 못해 폭팔하듯이 터지는 현상



-수중콘크리트 : 피복두께 100mm



-섬유보강콘크리트에 사용되는 섬유의 종류 3가지 : 강섬유, 유리섬유, 탄소섬유



-선행냉각 : 매스콘크리트 시공시, 콘크리트 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 것



-콘크리트 측압변화 (2회로 나누어서 타설시)



-염분을 포함한 바다모래 골재 사용하는 경우 철근부식에 대한 방청상(anticorrosive) 조치 4가지

: 에폭시코팅철근사용, 철근표면에 아연도금처리, 골재에 제염제 혼입, 콘크리트에 방청제 혼입



-강합성 데크플레이트 구조에 사용되는 시어커넥터 : 합성부재의 두가지 다른 재료간의 전단력을 전달하도록 강재에 용접되고, 콘크리트에 매립된 스터드 같은 존재



-철근콘크리트의 슬래브와 강재 보의 전단력을 전달하기 위해 강재에 용접되고 콘크리트에 매입된 시어커넥츠로 사용되는 볼트 : 강재앵커



-ALC(Autoclaved Lightweight Concrete)의 주재료2가지 & 기포제조방법 : 톱밥,경량골재,석탄재 / 기포제



-콘크리트구조물 균열발생시 실시하는 보강공법 : 단면증대공법, 강판접착공법, 철물매입공법&강재앵커공법



-레미콘 공장의 현장에서 선정할 때 고려해야 할 유의사항 3가지

: 레미콘-아직 굳지않은 상태로 배달되는 콘크리트(Readymixedconcrete)

: 현장까지의 운반시간&배출시간 / 레미콘 운반차 대수 / 콘크리트 제조능력

---

철골공사(강구조공사)

• 철골일반, 공장가동, 볼트접합(리벳포함)

-피치, 게이지, 게이지라인



-절단방법 3가지 : 가스절단, 전단절단, 톱절단



• 용접접합

:침투탐상법, 자기분말탐상법, 초음파탐상법, 방사선투과법



-검사항목

-용접전 : 트임새모양 / 모아대기법 / 구속법

-용접중 : 전류 /  운봉( 용접봉으로 용접할 때에 용접선 위에서 용접봉을 이동시키는 조작을 운봉법) / 용접봉

-용접후 : 침투수압 / 외관판단 / 초음파검사



-맞댐용접 용접기호



-용접의 단점 2가지 : 용접숙련공이 필요하다. 용접부위 결함검사가 어렵다.



-그루브용접(맞댐용접, 맞댄용접, 맞대기용접) : 한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 끝단면의 비스듬히 절단하여 용접하는 방법

-필릿용접(모살용접) : 두 부재를 일정한 각도로 접합한 후, 2장의 판재를 겹치거나, T형, +형의 교차부를 등변삼각형모양으로 용접하는 방법

-스캘럽(scallop) : 철골부재의 용접접합부에 있어서, 용접이음새나 받침쇠의 관통을위해, 또는 용접이음새끼리의 교차를 피하기 위해 설치하는 원호상의 구멍



• 현장세우기(주각부세우기관련), 내화피복

 -내화피복 (도장, 건식, 습식, 합성)

    *습식공법★ : 화재발생시 강재의 온도상승이나 강도저하로 건축물이 붕괴되지 않도록 강재주위를 내화재료로 피복하는 공법

    타설공법(콘크리트, 경량콘크리트)

    조적공법(콘크리트블록, 벽돌)

    뿜칠공법(석면, 뿜칠모르타르)

    미장공법(철망모르타르, 펄라이트 모르타르)

    *건식공법

    성형판 붙임공법(ALC판)



-기초상부고름질 방법 : 전면바름마무리법 / 나중채워넣기 중심바름법 / 나중채워넣기 십자바름법

https://blog.naver.com/archcafe/36749358

건축시공기술사 기초상부 고름질



-주각부의 종류 3가지 : 고정주각, 핀주각, 매립주각★



https://blog.naver.com/honeywings/222047195339

H-형강의 접합 및 이음 상세 / 주각부 / 정밀안전진단



-기둥축소현상 : 강구조 초고층 건축시, 기둥에 발생되는 축소변위





---

조적공사

-백화현상★ : 시멘트의 수산화칼슘이 공기 중의 탄산가스와 반응하여 생기는 벽돌표면의 흰색 결정체

-방지★ : 처마,차양설치로 빗물차단 / 벽돌표면에 발수제 도포 / 흡수율이 작은, 소성이 잘된 벽돌사용



-창대쌓기 : 창 밑에 돌이나 벽돌을 15도 기울여서 옆세워 쌓는 방법

-영롱쌓기 : 벽돌벽등에 장식적으로 구멍을 내어 쌓는 방법



-조적조 블록벽체의 습기침투원인 4가지

:벽돌이나 모르타르의 강도부족

:모르타르바름의 신축 및 들뜨기

:온도 및 습기에 의한 재료의 신축성

:이질재 접합부 불완전 사용

---

목공사

• 방부처리법

-도포법, 주입법, 표면탄화법, 침지법



• 인공건조법 : 증기법, 열기법, 훈연법



---

지붕&방수공사



• 멤브레인방수 : 시트방수, 아스팔트방수, 도막방수

: 구조물 외주에 피막을 구성시키는 방수방법.



• 시트방수

바탕처리 - 프라이머칠 - 접착제칠 - 시트붙이기



• 콘크리트로 마감된 옥상에 시트방수시 시공순서 (하단부터 상단으로)

고름모르타르 - 시트방수 - 보호모르타르 - 무근콘크리트 - 목재데크



• 구체방수공법 : 기존의 멤브레인계통의 방수를 하지않고, 수중이나 지하구조물의 콘크리트 강도 증진 및 수밀성, 내구성 향상과 콘크리트 성능개선 효과 동을 동시에 얻고자, 콘크리트 구조물 단면전체를 방수화하는 공법

---

미장&타일공사

• 용어

-수지미장 : 특수화학제를 첨가한 레디믹스트몰탈에 대리석분말이나 세라믹분말제를 혼합한 재료를 물과 혼합하여 1-2mm두께로 바르는것

-손질바름 : 마감두께를 일정하게 할 목적으로 모르타르로 미리 요철을 처리하는 것

-실러(sealer)바름 : 바름재와 바탕의 접착력 증진을 위해 합성수지 에멀젼 희석액을 바탕에 바르는 것



• 미장재료 기경성 vs 수경성

-기경성 (수축성, 공기중 경화) : 돌로마이트플라스터, 회반죽, 진흙

-수경성 (팽창성, 물속에서 경화) : 석고플라스터, 무수석고플라스터, 시멘트모르타르





---

창호&유리공사

• 용어

-로이유리 : 열적외선 반사율이 높은 은소재도막 코팅을 해서 방사율, 열전도율은 낮추고 가시관성 투과율은 높인 유래

-단열간봉 : 복층유리의 유리간의 간격유지를 위해 유리 가장자리에 설치하는 열전도율이 낮은 플라스틱 간격재

---



커튼월공사

• 긴결방식 3가지

 : 고정방식, 수평이동방식, 회전방식





• 외관형태에 따른 분류 4가지

 : 스팬드럴방식, 멀리언방식, 격자방식, 피복방식





• 조립방식에 따른 분류 3가지

 : UNIT WALL, STICK WALL, WINDOW WALL



• 커튼월 공사에서 발생하는 유리의 열파손 매커니즘

: 유리가 두꺼우면 열축적이 커져서 유리가공시에 발생한 국부적 결함에 온도응력이 몰려서 유리가 파손될 가능성이 크다.

---

금속공사

• 금속재 바탕처리법 (용산인)

 : 용제에 의한방법 / 산처리법 / 인산피막법



• Metal Lath★ : 철판에 자름금을 내어 당겨늘린것
• Punching Metal★ : 얇은 철판에 각종 모양을 도려낸것



---

기타공사

• 석재공사 진행 중 석재가 깨진 경우 이것을 접착할 수 있는 대표적인 접착제 1개 : 에폭시
• 도장공사

: 도료를 표면에 칠하여 도막을 형성시키는 공사를 말하는데, 그 목적은 내습성 ·내후성 ·내약품성을 가지게 하여 방부 ·방청 ·방충 ·방화나 장식을 하는 것이다.

: 유성니스 (Vanish)의 재료 : 희석제, 건성유

---

<적산>

• 주근의 철근량

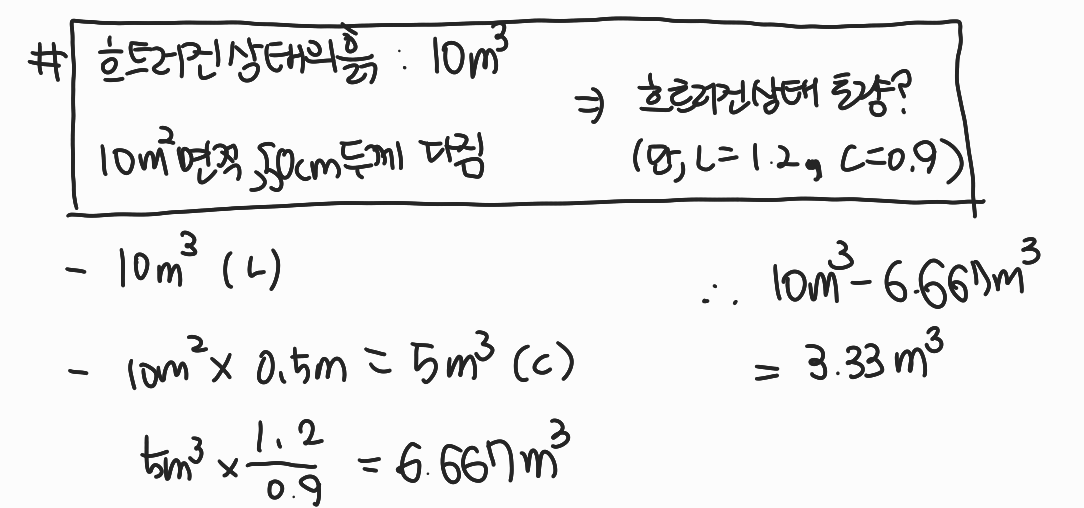

• 토량계산 (L=loose/natural, C=condense/natural)★

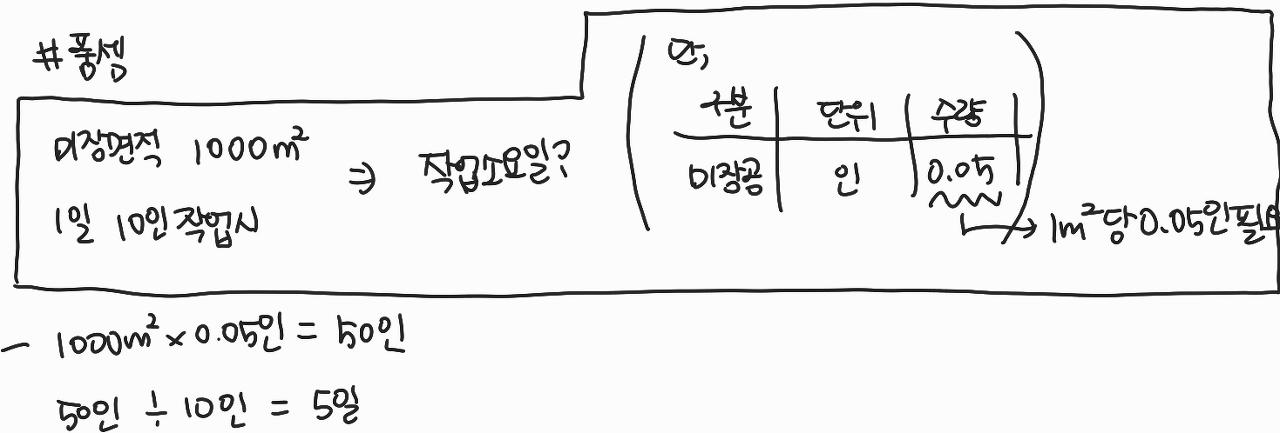

• 품셈계산



• 붉은벽돌소요량

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=wgnml5983&logNo=130189707569

[재료와 시공] 4_ 벽돌, 블록, 타일



• 평규준틀, 귀규준틀 (내부간막이벽, 외벽 뻐큐부분)

---

<품질관리>

• 골재

-잔골재율S/a : 골재의 절대용적합에서 잔골재의 절대용적의 백분율

-조립률FM : 10개 체에 남은 양의 누적백분율의 합을 100으로 나눈 지표



• 골재 흡수율, 비중(비중은 물질의 고유 특성으로서 기준이 되는 물질의 밀도에 대한 상대적인 비를 나타낸다. )



• 공극률vs실적률★



• mock-up test : 풍동시험의 근거로 실물모형을 만들어 건축물이 지어질 곳의 최악의 외기환경으로 커튼월공사의 성능을 평가하는시험 (기밀성능, 수밀성능, 구조성능 /// 소고기)



• 1방향슬래브, 2방향슬래브

1방향슬래브 = 장변길이 / 단변길이 > 2

2방향슬래브 = 단변길이 / 장변길이 <=2





• 바닥강화제 시공시 유의점

-5도이하가 되면 작업중지 / 액상바닥강화바탕은 최소 21일정도 양생해서 완전건조시킨다.





• BenchMark★★★

-공사 중 기준점을 잡기위해 설치하는 원점

-공사에 지장없는 위치에 설치한다. (지면에서 0.5m~1.0m에)

-이동의 염려가 없는 위치에 설치한다.

-필요에따라 보조 기준점 1,2개 설치한다.



• TQC (total quality control) -히.파.각종.특성.체크.산.층

-히스토그램 : 데이터가 어떤분포를 하고있는지 알아보기위해 작성하는 그림

데이터수집 - 데이터최소,최대값 - 구간폭정하기 - 도수분포표작성 - 히스토그램작성 - 히스토그램과 규격값 대조하여 안정상태인지 검토

-파레토도 : 불량 등의 발생건수를 분류항목별로 나누어서 크기순서대로 나열해 놓은 그림

-특성요인도 : 결과에 원인어 어떻게 관계하고 있는가를 보여주는 그림

-체크시이트 : 데이터가 어디에 집중되어있는지를 보여주는 그림이나 표

-산점도 : 대응되는 두개의 짝으로 된 데이터를 그래표 용지위에 점으로 나타낸 그림

-층별 : 집단을 구성하고있는 데이터를 특징에 따라 몇개의 부분집단으로 나누는 것

-각종그래프



• 열가소성수지 : 아크릴수지, 염화비닐수지  / 열경화성수지 : 페놀수지(핸들, 주전자손잡이), 멜라민수지(접시류, 욕조)



• 드라이브핀 : 드라이핀이라는 일종의 못박기총을 이용하여 콘크리트, 강재 등에 박는 특수 못 / 머리가 달린것을 H형, 나사로 된 것을 T형
