2021.06.28.SUN - 2018.4회 건축기사

시공 (17Q)	1.토공사 (언더피닝공법 목적과 종류 2가지) 2.철근콘크리트 (철근의 내구성에 영향을 주는 부식방지대책 4가지) 3.철근콘크리트 (거푸집-슬립폼, 트래블링폼) 4.철근콘크리트 (거푸집-스페이서, 세퍼레이터,인서트,폼타이) 5.철근콘크리트 (시멘트의 응결시간) 6.철근콘크리트 (콜드조인트, 블리딩) 7.철근콘크리트 (프리스트레스트 콘크리트 - 프리텐션, 포스트텐션) 13.강구조공사 (철골세우기용 기계설비) 14.강구조공사 (녹막이칠 안하는 부분) 15.조적공사 (조적조를 바탕으로하는 지상부 건축물의 외부벽면 방수공법) 16.조적공사 (벽길이 10m, 바닥면적 80m^2) 17.목공사 (방부처리방법 3가지와 설명) 18.유리공사 (현장절단 불가능 : 복층유리, 배강도유리) 19.커튼월공사 (금속커튼월 목업테스트 항목 4가지) 20.총론 (공동도급장점 4가지) 22.총론 (시공계획서제출시 환경관리, 친환경관리 제출서류 4가지) 23.총론 (제네콘, 종합건설제도)	철근콘크리트 6 총론 3 강구조공사 2 조적공사 2 토공사 1 목공사 1 유리공사 1 커튼월공사 1
구조 (5Q)	10.RC구조 (순인장변형률, 단면구분) 11.RC구조 (처짐량) 12.RC구조 (세장비) 25.구조역학 (단순보의 전단력도와 최대휨모멘트) 26.구조역학 (부재력 - 트러스의 절단법이용)
적산, 공정관리, 품질관리 (4Q)	8.철근콘크리트 부재와 중량 9.레미콘 배차간격 21.적산vs견적 24.네트워크공정표
기타



시공
1.총론  2.대지, 지반조사 3.가설공사 4.토공사 5.기초, 지정공사	6.철근콘크리트공사 7.강구조공사 (철골공사) 8.조적공사 9.목공사	10.지붕,방수공사 11.미장,타일공사 12.창호,유리공사 13.금속, PC, 커튼월공사 14.기타공사

총론 (시공방식, 계약방식, 입찰방식, 정부와계약방식,관리기법)

• 시공방식

-공동도급의 운영방식 : 공동이행방식 / 분담이행방식 / 주계약자형공동도급방식

-공동도급의 장점 4가지 : 신용,융자력증대, 시공의 확실성, 기술의 확충, 위험요소의 분산



• 계약방식

-설계,시공 일괄계약의 장점 3가지

:설계시공의 의사소통 개선

:공사비, 공기 단축

:책임한계명확



-실비정산보수가산 도급종류★

실비정산 / 비율보수 / 가산 = 실비 + 실비*f(비율보수)

실비 / 한정보수 / 가산 = 한정된실비 + 한정된실비*f(비율보수)

실비 / 정액보수 / 가산 = 실비 + F한정된보수



• 입찰방식

-부대입찰제도 / 대안입찰제도★

-부대입찰제도 : 발주처가 공종별로 금액비율 정해두고, 입찰자가 그 비율 이상으로 계약하게 될 하도급 계약서를 입찰 시, 입찰서류에 첨부

-대안입찰제도 : 발주처가 제시한 기본설계를 바탕으로 그와 동등하거나 이상의 효과를 공기단축 및 비용절감등의 내용의 대안을 도급자가 제시하는 제도



-지명입찰 : 건축주가 적합하다고 판단되는 3-7개 회사를 지명해 진행하는 방식

-특명입찰 : 공사에 적합하다고 생각하는 1개의 회사와 진행하는 방식

-공개입찰 : 최소한의 자격을 가진 누구가 참여가능하게하여 진행하는 입찰방식



• BOT (Build Operate Transfer)

민간 주도하에 사회간접시설을 설계, 시공 후 일정기간동안 시설물의 운영해서 투자금을 회수한뒤 정부에게 시설물과 운영권을 이전하는 형식



-BOO build operate own / BTO build transfer own / BTL★ build transfer lease (완공수, 이전하고 임대료로 투자비 회수)

-BTO : 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성. 소유권을 공공부분에 먼저 이양하고, 약정기간동안 그 시설물을 운영하여 투자금액을 회수하는 방식

-BOO : 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 시서물의 운영과 함께 소유권도 민간에 이전되는 방식

-성능발주방식 : 발주자는 설계에서 시공까지 건물의 요구성능만 제시, 시공자가 재료나 시공방법을 선택하여 요구성능을 실현하는 방식



• 시공계획서 - 환경관리 및 친환경관리(건.산.온.천) : 건설폐기물 재활용계획 및 저감, 산업부산물 재활용계획, 온실가스배출 저감계획, 천연자원사용 저감계획



• 관리기법★

-CM for fee : 발주처가 하도급업체와 계약을 체결하고, CM이 발주처의 대리인역할을 수행하고, 약정된 보수 만큼만 발주자에게 받는다.

-CM at risk : CM이 원도급자 입장으로 하도급업체와 계약을 체결하고, 공사시 원가,공정,품질을 관리하여 CM자신의 이익을 추구하는 행위



-LCC(Life Cycle Cost) ★: 건축물의 초기단계에서부터 설계, 시공, 유지관리, 해체에 이르는 일련과 과정과 제비용

-VE : 발주자가 요구하는 성능과 품질은 보장하면서 최소한의 비용으로 공사를 수행하기 위한 수단을 찾는 공사방법

-VE사고방식 4가지 : 고정관념제거 / 기능중심의 사고방식 / 사용자(발주자)중심의 사고방식 / 조직적이고 순서화된 활동



• 사용성한계상태 : 구조체가 붕괴되지는 않더라고 구조기능이 저하되어 외관, 유리관리, 내구성 및 사용에 매우 부적합하게 되는 상태
• 종합건설제도 (Genecon) : 종합건설 (General Construction)의 약자로 종합적인 건설관리만 맡고, 부분별 공사는 하청업자에게 넘겨주어 공사를 진행하는 형태

---

지반,대지조사 & 가설공사

• 지반조사방법★

-오우거보링 : 오우거를 이용해 토사를 채취하는 연약점토 지반 보링공법

-수세식보링 : 수압을 이용해 토사를 채취하는 굳은 진흙 보링공법

-로터리보링 : 비트를 회전시켜 토사를 채취하는 연약점토 지반 보링공법

-사운딩시험 : Rod선단에 설치한 저항체를 땅속에 삽입하여 회전, 관입, 인발(pull out) 등의 저항으로 토층의 성상을 탐사하는 방법 / 베인테스트, 표준관입시험

-신월샘플링 : 연한점토

-베인시험 : 진흙의 점착력

-표준관입시험 : 지내력

-정량분석시험 : 염분



-예민비★ : 자연상태의 점토의 강도를 이긴 점토의 강도로 나눈 비율 = 함수율변화가 없는상태에서 이긴시료의 강도에 대한 자연시료의 강도비

-지내력시험 : 지반면에 직접하중을 가해 기초지반의 지지력을 추정하는 시험



• 보링의 목적 3가지 : 시료채취 / 토질주상도작성 / 지하수위측정



• 측정기별 용도

-washington meter : 콘크리트내 공기량 측정

-earth pressure meter : 토압 측정

-Piezo meter : 간극수압 측정

-Dispenser : ae제 계량



• 시스템비계에 설치하는 일체형발판의 장점 3가지

: 일체화조립으로 안정성증가  / 부재의 공장제작으로 균일품질확보 /  작업공간이 넓어 작업능률 향상

---

토공사 & 기초지정공사

<지반개량>

-페이퍼드레인 : 점토지반에 종이말뚝으로 간극수를 제거하는 탈수공법

-생성회말뚝공법 : 점토지반에서 생성회말뚝으로 간극수를 흡수하는 탈수공법

-샌드드레인 : 점토지반에서 모래말뚝으로 간극수를 제거하는 탈수공법★



-치환공법/동결공법/선행재하공법



<터파기공사&공법>

• 언더피닝(Under Pinning) 공법 적용은 언제?★★ : 기존 건축물의 기초를 보강할때 / 기존건축물 가까이 신축공사를 하고자 할떄 기존 건축물의 지반과 기초를 보강하는 공법

-이중널말뚝박기공법 / 현장타설콘크리트말뚝공법 ★



• 아일랜드컷 공법 순서 : 흙막이설치-중앙부굴착-중앙부기초구조물축조-버팀대설치-주변부흙파기-지하구조물완성



• 역타설공법 Topdown 의 장점 3가지,4가지★★

-1층 슬라브를 먼저 시공해서 작업공간을 확보할 수 있다.

-날씨와 무관하게 공사진행이 가능하다.

-지상과 지하를 동시에 시공할 수 있다.

-주변 지반에 대한 영향없음



• 지하연속벽(Slurry Wall)공법의 안정액기능

-굴착벽면 붕괴방지, 굴착토사 분리배출



• 슬러리월 장단점 각각 2가지

-장점 : 무소음 무진동공법, 임의형상치수 가능, 차수성우수

-단점 : 공사비가 비싸다. 수평연속성이 부족하다. 대규모 기계설비로 소규모 현장적용 어렵다.



• 슬러리월 공법의 빈칸채우기 : 안내벽설치 - 안정액사용 지반굴착 - 철근망설치 - 콘크리트타설





• 용어

-히빙파괴 ★: 흙막이 배면의 토압으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상

-보일링파괴 : 피압수의 상승으로 인해 터파기 하부에 흙이 볼록하게 솟아오르는 현상

-파이핑

-어스앵커공법 (흙막이공법 중 하나) : 흙막이 배면 굴착 후, 앵커체를 설치하여 주변지반을 지지하는 흙막이 공법



<토공사용장비>

• 흙막이벽의 계측에 필요한 3가지 기기 : 변형률계, 지중침하계, 하중계  (변.지.하) ★
• 굴착장비 : 클램쉘 (사질지반굴착, 좁은곳의 수직굴착), 드래그라인★,백호 (지반보다 낮은 연질의 흙 굴착)
• 파워쇼벨★ : q*k*f*E / Cm : 장비가 서있는 곳보다 높은 곳의 굴착에 사용함

<말뚝>

• 매입말뚝 중 마이크로 말뚝

: 구조물의 기초, 기초보강, 리모델링 등의 목적으로 사용되는 강재로 보강된 직경 30cm 이하의 비변위 말뚝

: 시공과정 소음이나 진동이 적고 기존 말뚝공법 적용이 어려운 소규모 현장에서 효율적으로 적용가능하다.

: 소형시공장비를 이용하기 때문에 접근하기 어려운 환경에서 시공가능, 대부분의 토질조건 적용가능.



• 강관말뚝 지정의 특징 3가지

: 지지층에 깊이관여하여 지지력이 크다.

: 콘크리트에 비해 가볍고 타입이 용이하다.

: 시공용이. 이음이 자유롭고 길이조절이 가능하다.



<기초와 지정>

• 기초와 지정의 차이점★

-기초 : 건축물의 최하부에서 그 하중을 지반에 전달하는 구조부

-지정 : 기초판을 지지하기위해 그 아래 설치하는 잡석, 말뚝, 버림콘크리트 등

---



철근콘크리트

• 철근공사

★

 -VH : vertical horizontal 벽, 기둥 등 수직부재를 먼저 타설한 다음 pc판과 맞물려 토핑 콘크리트를 타설하는 방법



-이형철근 : 콘크리트와의 부착력증진을 위해 표면에 리브나 마디 등의 돌기가 있는 봉강

-배력근 : 하중을 분포시키거나 균열을 제어할 목적으로 주철근의 직각방향으로 배치하는 보조철근

-온도조절철근 : 온도에 따른 수축과 팽창에 의한 콘크리트의 균열을 방지하기 위해 배치한 철근



-겹침이음, 용접이음 : 콘크리트와의 부착력에 의한 이음

-기계식이음 : 연결재(coupler, 커플러)를 이용한 이음



-피복두께 & 유지목적

: 철근의 가장외측 표면에서 이를 감싸고 있는 콘크리트표면까지의 최단거리

: 철근의 내구성확보, 철근의 내화성확보, 콘크리트와의 부착력 확보



-철근의 조립순서

: 기초철근 - 기둥철근 - 벽철근 - 보철근 - 바닥철근



• 거푸집

-와플폼 : 무량판구조에서 2방향 장선바닥판구조가 가능하다록 된 특수상자모양의 기성재 거푸집

-페코빔 : 신축가능한 무지주공법의 수평지지보

-터널폼★★ : 벽식철근콘크리트 시공할때, 한 구획의 전체 벽판, 바닥판을 일체로 제작하여 한번에 조립, 해체 가능한 거푸집

-트래블링폼 : 대형시스템화 거푸집으로 / 한구간 콘크리트 타설 후 다음 구간으로 / 수평이동이 가능한 거푸집

(터널이나 지하철공사에 적용)

-슬라이딩폼★ : 유닛거푸집을 설치하여 요크로 거푸집을 끌어올리면서 연속해서 콘크리트 타설가능한 수직활동 거푸집

-데크플레이트 : 아연도철판의 절곡제작하여 거푸집으로 사용하며, 콘크리트 타설 후 마감재료로 사용하는 철판

-플라잉폼, 테이블폼 : 시스템거푸집 중 바닥슬래브의 콘크리트 타설하기 위한 대형거푸집으로써 거푸집널, 장선, 멍에, 서포트를 일체로 제작하여 수평, 수직이동이 가능한 거푸집

-슬립폼 : 거푸집을 연속으로 이동시키면서 콘크리트를 타설하므로 시공이음이없는 균일한 시공가능한 거푸집



-갱폼 : 대형시스템거푸집

-갱폼장점 : 조립,해체작업 생략, 노동력절감 및 공기단축

-갱폼단점 : 제작공간 보관장소필요, 초기투자비가 재래식보다 높음



http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

http://realty.chosun.com/site/data/html_dir/2018/08/21/2018082102461.html

한국 아파트가 유독 시끄러운 이유 있었네

-스페이서★ : 철근의 피복두께를 유지하기위해 벽이나 바닥철근에 대어주는 것

(슬래브에 배근되는 철근이 거푸집에 밀착되는것을 방지하기 위한 간격재)

-세퍼레이터★ : 벽 거푸집의 간격을 일정하게 유지하기위한 격리재

-칼럼밴드 : 기둥 거푸집의 고정, 측압버팀용으로 주로 합판 거푸집에 사용

-박리제 : 거푸집의 탈형, 청소를 용이하게 만들기 위해, 합판 거푸집 표면에 미리 바름

-인서트 : 콘크리트에 달대와 같은 설치물을 고정하기위해 매입하는 철물

-폼타이 : 거푸집의 간격을 유지하면 벌어지는 것을 막는 긴장재





-콘크리트타설시, 거푸집의 측압이 커지는 요인 4가지

: 콘크리트의 타설속도가 클수록

: 콘크리트의 비중이 높을 수록

: 슬럼프값이 클수록

: 부배합 콘크리트 일수록



• 시멘트&혼화제 / 골재&물

-시멘트 재령일



-시멘트응결시간에 영향을 미치는 요소 3가지 설명

:C3A가 많을수록 응결이 빠르다.

:시멘트 분말도가 클수록 응결이 빠르다.

:온도가 높을수록 응결이 빠르다.

:습도가 낮을수록 응결이 빠르다.



• 콘크리트

-조절줄눈 : 지표 등 안정된 위치에 있는 바닥판이 / 수축에 의해 / 표면에 균열이 생길 수 있는데, / 이러한 균열을 방지하기 위해 설치하는 줄눈

-신축줄눈 : 온도에 의해 생기는 수축이나 팽창 또는 진동에의한 균열을 방지하기 위한 줄눈

-시공줄눈

-미끄럼줄눈

-콜드조인트★ : 응결이 시작된 콘크리트에 새로운 콘크리트 타설시 일체가 저하되어 생기는 줄눈



-탄산화 : 대기 중의 탄산가스 + 콘크리트내 수산화칼슘 = 탄산칼슘, 알칼리성 소실

-크리프크다 : 습도가크다, 재하응력크다, 시멘트페이스트량 많다, 부재치수 작다. 재령짧다.

-크리프 : 하중의 증가가 없어도 시간에 따라 변형이 증가되는 굳은 콘크리트의 소성변형 현상

-슬럼프손실 2가지 : 수분의 증발, 타설시간 길면, 운반시간길면, 펌프압송거리 길면, 서중콘크리트이면

-유동화콘크리트 제조방법 3가지 : 공장유동화방법, 공장첨가방법, 현장첨가방법



-한중콘크리트

:물시멘트비는 60% 이하로 / 초기강도 5MPa까지는 보양한다

:한중콘크리트의 동결저하방지대책 2가지 : AE제, AE감수제, 고성능AE감수제 중 한가지 사용, 초기강도 5MPa까지는 보온양생한다.



-고강도콘크리트의 폭렬현상★★

:화재시 밀실한 조직의 콘크리트 내부에 수증기가 발생하여 빠져나가지 못해 폭팔하듯이 터지는 현상

:폭렬현상 방지대책 2가지 : 내화피복으로 열의 침입차단. 흡수율이 적고 내화성 있는 골재 사용



-수중콘크리트 : 피복두께 100mm



-섬유보강콘크리트에 사용되는 섬유의 종류 3가지★ : 강섬유, 유리섬유, 탄소섬유, 합성섬유



-프리스트레스드 콘크리트★

: 프리텐션 : 강현재에 인장력을 가한뒤, 콘크리트를 타설, 경화한 후, 단부에서 강현재의 인장력을 풀어 콘크리트에 압축력을 가하는것

: 포스트텐션 : 쉬드설치 후, 콘크리트를 타설, 경화한 후, 쉬드안에 강현재를 넣고 긴장시킨후, 시멘트페이스트로 그라우팅한 뒤, 인장력을 풀어주는 것.



-숏크리트(shotcrete) : 콘크리트를 압축공기로 노즐에서 뿜어 시공면에 붙여 만든 것

-장점 : 재료표면의 강도, 수밀성, 내구성 증진, 가설공사 불필요 & 시공성이 우수

-단점 : 분진생기고, 낭비가 많다. 표면이 거칠고 균열발생의 우려가 있음.



-차폐용콘크리트 : 중량골재를 사용하여 방사선을 차폐할 목적으로 제작되는 콘크리트



-매스콘크리트의 온도균열의 기본대책 : 선행냉각, 중용열시멘트사용, 단위시멘트량 감소

(응결촉진제x, 잔골재율증가x, 물시멘트비증가x)



-선행냉각 : 매스콘크리트 시공시, 콘크리트 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 것



-콘크리트 측압변화 (2회로 나누어서 타설시)



-염분을 포함한 바다모래 골재 사용하는 경우 철근부식에 대한 방청상(anticorrosive) 조치 4가지★

: 에폭시코팅철근사용, 철근표면에 아연도금처리, 골재에 제염제 혼입, 콘크리트에 방청제 혼입



-강합성 데크플레이트 구조에 사용되는 시어커넥터 : 합성부재의 두가지 다른 재료간의 전단력을 전달하도록 강재에 용접되고, 콘크리트에 매립된 스터드 같은 존재



-철근콘크리트의 슬래브와 강재 보의 전단력을 전달하기 위해 강재에 용접되고 콘크리트에 매입된 시어커넥츠로 사용되는 볼트 : 강재앵커



-ALC(Autoclaved Lightweight Concrete)의 주재료2가지 & 기포제조방법 : 톱밥,경량골재,석탄재 / 기포제



-콘크리트구조물 균열발생시 실시하는 보강공법 : 단면증대공법, 강판접착공법, 철물매입공법&강재앵커공법



-레미콘 공장의 현장에서 선정할 때 고려해야 할 유의사항 3가지

: 레미콘-아직 굳지않은 상태로 배달되는 콘크리트(Readymixedconcrete)

: 현장까지의 운반시간&배출시간 / 레미콘 운반차 대수 / 콘크리트 제조능력



-시공연도를 측정하는 시험종류 3가지 : 슬럼프시험, 흐름시험, 비비시험



-콘크리트 응결경화 시 콘크리트 온도상승 후, 냉각하면서 생기는 온도균열 방지대책 3가지

: 선행냉각, 수화열이 낮은 시멘트(fly-ash시멘트 사용), 단위시멘트량 낮춘다.



-Pre-Cooling vs Pipe-Cooling

-Pre-Cooling : 콘크리트 재료 일부나 전부를 냉각시켜 콘크리트의 온도를 낮추는 방법

-Pipe-Cooling : 콘크리트 타설전에 pipe를 배관하여 냉각수나 찬공기를 순환시켜 콘크리트의 온도를 낮추는 방법



-이어치기시간 25도이상 : 150분, 25도미만 120분



-Remicon(25-30-180) : 굵은골재 최대치수 25mm, 28일 압축강도 30MPa, 소요슬럼프값 180mm



-보강콘크리트블록조에서 블록안에 들어가는 세로철근의 정착길이는 철근지름의 40배이상,

피복두께는 20mm이상



-블리딩 : 콘크리트 타설시, 아직 굳지않은 콘크리트에서 물이 윗면으로 솟아오르는 현상

---

철골공사(강구조공사)

• 철골일반, 공장가동, 볼트접합(리벳포함)

-피치, 게이지, 게이지라인



-절단방법 3가지 : 가스절단, 전단절단, 톱절단



-밀시트 : 철강제품의 품질보증을 위해 공인된 시험기관에 의한 제조업체의 품질보증서

-밀시트로 알 수 있는 것 : 규격, 화학성분, 역학적시험내용 및 시험기준

-뒷댐재(엔드탭) : 모재와 함께 용접되는 루트하부에 대어주는 강판

-스캘럽(scallop) : 철골부재의 용접접합부에 있어서, 용접이음새나 받침쇠의 관통을위해, 또는 용접이음새끼리의 교차를 피하기 위해 설치하는 원호상의 구멍





-TS(Torque Shear)Bolt : 철골부재의 접합에 사용되는 고장력볼트 중/ 볼트의 장력관리를 손쉽게하기 위해 개발된 것으로/ 본조임시 전용조임기를 사용하여 /볼트의 핀테일이 파단될때까지 조임시공하는 볼트의 명칭



-TS보형 고장력볼트의 시공순서

: 핀테일에 내측 소켓을 끼우고 렌치를 살짝 걸어 너트에 에 외측 소켓이 맞춰지도록 함

: 렌치의 스위치를 켜 외측 소켓이 회전하며 볼트를 체결

: 핀테일이 절단되었을 때 외측 소켓이 너트로부터 분리되도록 렌치를 잡아당김

: 팁 레버를 잡아당겨 내측 소켓에 들어있는 핀테일을 제거



-강재의 항복(응력증가없는데 변형만 증가하는 현상)비 : 강재가 항복에서 파단에 이르기까지를 나타내는 기계적성질의 지표로 인장강도에 대한 항복강도의 비



-도장하지 않는 부분, 철골에 녹막이칠 하지 않는부분★

: 고장력볼트 접합부의 마찰면, 조립에 의해 면맞춤되는 부분, 콘크리트에 매립되는 부분



• 용접접합

:침투탐상법, 자기분말탐상법, 초음파탐상법, 방사선투과법



-검사항목

-용접전 : 트임새모양 / 모아대기법 / 구속법 / 청소상태/ 홈의각도&간격&치수 / 부재의밀착

-용접중 : 전류,아크전압 /  운봉( 용접봉으로 용접할 때에 용접선 위에서 용접봉을 이동시키는 조작을 운봉법),용접속도 / 용접봉, 밑면파내기

-용접후 : 침투수압 / 외관판단 / 초음파검사 / 필렛의크기 / 균열, 언더컷 유무

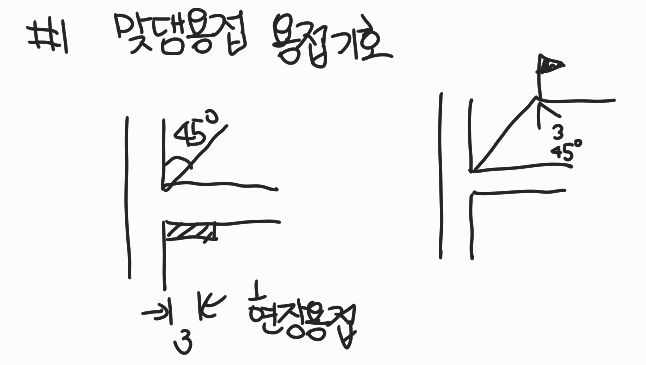

-맞댐용접 용접기호

-용접의 단점 2가지 : 용접숙련공이 필요하다. 용접부위 결함검사가 어렵다.



-그루브용접(맞댐용접, 맞댄용접, 맞대기용접) : 한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 끝단면의 비스듬히 절단하여 용접하는 방법

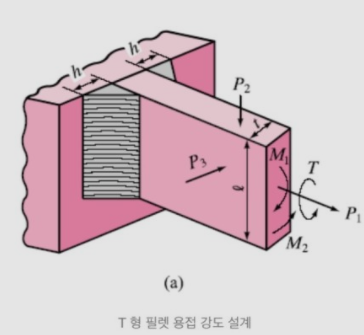

-필릿용접(모살용접) : 두 부재를 일정한 각도로 접합한 후, 2장의 판재를 겹치거나, T형, +형의 교차부를 등변삼각형모양으로 용접하는 방법

-용접결함

-오버랩 : 용접금속, 모재가 융합되지 않고 단순히 겹쳐짐

-언더컷 : 용접상부에 모재가 녹아, 용착금속이 채워지지않고 흠으로 남게된 부분

-슬래그 감싸들기 : 용접봉의 피복재 용해물인 회분이 용착금속내에 혼입된것

-블로홀 : 용융금속이 응고될떄 방출되었어야 할 가스가 남아서 생기는 용접부의 빈자리







• 현장세우기(주각부세우기관련), 내화피복

 -내화피복 (도장, 건식, 습식, 합성)

    *습식공법★★ : 화재발생시 강재의 온도상승이나 강도저하로 건축물이 붕괴되지 않도록 강재주위를 물과함께 사용되는 내화재료로 피복하는 공법

    타설공법(콘크리트, 경량콘크리트)

    조적공법(콘크리트블록, 벽돌)

    뿜칠공법(석면, 뿜칠모르타르)

    미장공법(철망모르타르, 펄라이트 모르타르)

    *건식공법

    성형판 붙임공법(ALC판)



-기초상부고름질 방법 : 전면바름마무리법 / 나중채워넣기 중심바름법 / 나중채워넣기 십자바름법

https://blog.naver.com/archcafe/36749358

건축시공기술사 기초상부 고름질



-주각부의 종류 3가지 : 고정주각, 핀주각, 매립주각★



https://blog.naver.com/honeywings/222047195339

H-형강의 접합 및 이음 상세 / 주각부 / 정밀안전진단



-기둥축소현상 : 강구조 초고층 건축시, 기둥에 발생되는 축소변위

-원인 : 내부와 외부의 기둥구조가 다른경우 / 기둥 재료의 재질 및 응력차이

-기둥축소에 따른 영향 3가지 : 기둥의 변형 및 조립불량, 창호재의 변형 및 조립불량, 기둥의 축소변위 발생



-매입형합성기둥 (composite Column) : 강구조물 주위에 철근을 배근하고 콘크리트를 타설하여 일체화시켜 초고층건축물 하층부에 복합구조로 많이 채택되는 구조.



-알칼리골재반응 방지하지 위한 대책 3가지

: 알칼리골재반응에 무해한 골재 사용, 양질의 혼화재 사용, 알칼리함량 0.6%이하의 시멘트 사용



-철골세우기용 기계설비 3가지 : 가이데릭(Guy Derrick), 스티프레그데릭(Stiff Leg Derrick), 타워크레인



---

조적공사

-백화현상★★ : 시멘트의 수산화칼슘이 공기 중의 탄산가스와 반응하여 생기는 벽돌표면의 흰색 결정체

-방지★ : 처마,차양설치로 빗물차단 / 벽돌표면에 발수제 도포 / 흡수율이 작은, 소성이 잘된 벽돌사용



-창대쌓기 : 창 밑에 돌이나 벽돌을 15도 기울여서 옆세워 쌓는 방법

-영롱쌓기 : 벽돌벽등에 장식적으로 구멍을 내어 쌓는 방법



-조적조 블록벽체의 습기침투원인 4가지★

: 벽돌이나 모르타르의 강도부족

: 모르타르바름의 신축 및 들뜨기

: 온도 및 습기에 의한 재료의 신축성

: 이질재 접합부 불완전 시공



-KS(한국산업규격)에 명시된 속빈블록 치수 3가지

: 390*190*190 / 390*190*150 / 390*190*100



-조적조를 바탕으로하는 지상부 건축물의 외부벽면 방수방법 3가지

:도막방수공법 / 수밀재붙임방법 / 시멘트액체방수



-내력벽의 길이는 10m 넘을 수 없다. 내력벽으로 둘러싸인 부분의 바닥면적은 80㎡을 넘을 수 없다.



---

목공사

• 방부처리법★

-도포법,

-주입법 : 압력용기에 목재를 넣어 방부제를 주입하는 방법

-표면탄화법 : 목재의 표면을 3-10mm정도만 태워 탄화시키는 방법

-침지법 : 목재를 방부제 용액에 몇시간에서 며칠동안 침지하는 방법



• 인공건조법★ : 증기법, 열기법, 훈연법



• 천연건조의 장점 2가지 : 비교적 균일한건조, 건조에의한 결함 감소, 시설투자비용과 작업비용이 적다.



• 섬유포화점 : 생나무가 건조하여 함수율 30% 된 상태, 섬유포화점을 기점으로 수축, 팽창, 강도의 변화가 현저하다.

함수율이 커지면 강도는 변화가 없지만, 함수율이 작아지면 수축, 강도가 증가된다.

---

지붕&방수공사



• 멤브레인방수 : 시트방수, 아스팔트방수, 도막방수

: 구조물 외부에 피막을 구성시키는 방수방법.



• 시트방수

-바탕처리 - 프라이머칠 - 접착제칠 - 시트붙이기

-장점 : 재료의 규격화로 시공이 간단. 바턍균열에 대한 내구성, 내후성이 좋다.

-단점 : 재료가 비싸다. 접합부처리 및 복잡한 부위의 마감이 어렵다.



• 콘크리트로 마감된 옥상에 시트방수시 시공순서 (하단부터 상단으로)

고름모르타르 - 시트방수 - 보호모르타르 - 무근콘크리트 - 목재데크



• 구체방수공법 : 기존의 멤브레인계통의 방수를 하지않고,(수중이나 지하구조물의 콘크리트 강도 증진 및 수밀성, 내구성 향상과 콘크리트 성능개선 효과 등을 동시에 얻고자,) 콘크리트

•

  구조물 단면전체를 방수화하는 공법



• 안방수공법 vs 바깥방수공법



---

미장&타일공사

• 용어

-수지미장★ : 특수화학제를 첨가한 레디믹스트몰탈에 대리석분말이나 세라믹분말제를 혼합한 재료를 물과 혼합하여 1-2mm두께로 바르는것

-손질바름 : 마감두께를 일정하게 할 목적으로 모르타르로 미리 요철을 처리하는 것

-실러(sealer)바름 : 바름재와 바탕의 접착력 증진을 위해 합성수지 에멀젼 희석액을 바탕에 바르는 것

-코너비드 : 미장면의 모서리를 보호하면서 / 벽,기둥을 마무리하는 보호용 재료

-징두리판벽 : 수장공사 시 바닥하부에서 1-1.5m높이까지 널을 댄 벽



• 미장재료 기경성 vs 수경성

-기경성 (수축성, 공기중 경화) : 돌로마이트플라스터, 회반죽, 진흙

-수경성 (팽창성, 물속에서 경화) : 석고플라스터, 무수석고플라스터, 시멘트모르타르





---

창호&유리공사

• 용어

-로이유리(저방사유리) : 열적외선 반사율이 높은 은소재도막 코팅을 해서 방사율, 열전도율은 낮추고 가시광선 투과율은 높인 유리

-단열간봉 : 복층유리의 유리간의 간격유지를 위해 / 유리 가장자리에 설치하는 / 열전도율이 낮은 플라스틱 간격재

-접합유리 : 2장이상의 판유리 사이에 / 합성수지를 겹붙여 댄것 /으로 합판유리라고 하기도함.



• 공사현장에서 절단이 불가능하여 사용치수로 주문제작해야 하는 유리의 명칭 2가지

: 복층유리, 배강도유리

---



커튼월공사

• 긴결방식 3가지

 : 고정방식, 수평이동방식, 회전방식





• 외관형태에 따른 분류 4가지

 : 스팬드럴방식, 멀리언방식, 격자방식, 피복방식





• 조립방식에 따른 분류 3가지

 : UNIT WALL, STICK WALL, WINDOW WALL



• 커튼월 공사에서 발생하는 유리의 열파손 매커니즘

: 유리가 두꺼우면 열축적이 커져서 유리가공시에 발생한 국부적 결함에 온도응력이 몰려서 유리가 파손될 가능성이 크다.



• 금속커튼월 mock-up test 시험항목 4가지★ : 수밀시험, 구조시험, 기밀시험, 영구변형



• 커튼월 알루미늄바에서 누수방지대책 4가지 : 알루미늄바 접합부 실런트처리, 스크류고정부위 실런트처리, 벽패널과 알루미늄바 틈새에 실런트처리, weep hole통해 물을 외부로 배출



• 커튼월공사 누수방지 대책관련 용어풀이

-Closed Joint : 커튼월의 개별접합부를 Seal재로 완전히 밀폐시켜 틈새를 없애는 방법

-Open Joint : 벽의 외측면과 내측면 사이에 공간을 두고 외기압과 등압을 유지하여 압력차를 없애는 방법

---

금속공사

• 금속재 바탕처리법 (용산인)

 : 용제에 의한방법 / 산처리법 / 인산피막법



• Metal Lath★ : 철판에 자름금을 내어 당겨늘린것
• Punching Metal★ : 얇은 철판에 각종 모양을 도려낸것



• 금속판 지붕공사에서 금속기와의 설치순서

: 경량철골설치 - Purlin설치 - 부식방지를 위한 철공용접부위 방청도장 실시 - 서까래설치 - 금속기와 Size에 맞는 간격으로 기와걸이 미송각재 설 - 금속기와설치



---

기타공사

• 석재공사 진행 중 석재가 깨진 경우 이것을 접착할 수 있는 대표적인 접착제 1개 ★: 에폭시
• 도장공사

: 도료를 표면에 칠하여 도막을 형성시키는 공사를 말하는데, 그 목적은 내습성 ·내후성 ·내약품성을 가지게 하여 방부 ·방청 ·방충 ·방화나 장식을 하는 것이다.

: 유성니스 (Vanish)의 재료 : 희석제, 건성유



• 면진구조 : 건축물의 기초부분 등에 적층고무 또는 미끄럼받이 등을 넣어서 지진에 대한 건축물의 흔들림을 감소시키는 구조

---

<적산>

• 적산vs견적

: 적산 : 재료 및 품의 수량과 같은 공사량을 산출하는 기술활동

: 견적 : 공사량에 단가를 곱해 공사비를 산출하는 기술활동





• 주근의 철근량

• 토량계산 (L=loose/natural, C=condense/natural)★

• 품셈계산



• 붉은벽돌소요량

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=wgnml5983&logNo=130189707569

[재료와 시공] 4_ 벽돌, 블록, 타일



• 평규준틀, 귀규준틀 (내부간막이벽, 외벽 뻐큐부분)



• 철근콘크리트부재의 부피와 중량
• 레미콘배차간격

---

<품질관리>

• 골재

-잔골재율S/a : 골재의 절대용적합에서 잔골재의 절대용적의 백분율

-조립률FM : 10개 체에 남은 양의 누적백분율의 합을 100으로 나눈 지표

-흡수량 : 표면건조내부포화상태의 골재가 함유한 물의 양

-함수량 : 습윤상태의 골재 내외부에 포함된 전체 물의 양

• 골재 흡수율, 비중(비중은 물질의 고유 특성으로서 기준이 되는 물질의 밀도에 대한 상대적인 비를 나타낸다. )



• 공극률vs실적률★



• mock-up test : 풍동시험의 근거로 실물모형을 만들어 건축물이 지어질 곳의 최악의 외기환경으로 커튼월공사의 성능을 평가하는시험 (기밀성능, 수밀성능, 구조성능 /// 소고기)



• 1방향슬래브, 2방향슬래브

1방향슬래브 = 장변길이 / 단변길이 > 2

2방향슬래브 = 단변길이 / 장변길이 <=2





• 바닥강화제 시공시 유의점

-5도이하가 되면 작업중지 / 액상바닥강화바탕은 최소 21일정도 양생해서 완전건조시킨다.





• BenchMark★★★

-공사 중 기준점을 잡기위해 설치하는 원점

-공사에 지장없는 위치에 설치한다. (지면에서 0.5m~1.0m에)

-이동의 염려가 없는 위치에 설치한다.

-필요에따라 보조 기준점 1,2개 설치한다.



• TQC (total quality control) -히.파.각종.특성.체크.산.층

-히스토그램 : 데이터가 어떤분포를 하고있는지 알아보기위해 작성하는 그림

데이터수집 - 데이터최소,최대값 - 구간폭정하기 - 도수분포표작성 - 히스토그램작성 - 히스토그램과 규격값 대조하여 안정상태인지 검토

-파레토도 : 불량 등의 발생건수를 분류항목별로 나누어서 크기순서대로 나열해 놓은 그림

-특성요인도 : 결과에 원인어 어떻게 관계하고 있는가를 보여주는 그림

-체크시이트 : 데이터가 어디에 집중되어있는지를 보여주는 그림이나 표

-산점도 : 대응되는 두개의 짝으로 된 데이터를 그래표 용지위에 점으로 나타낸 그림

-층별 : 집단을 구성하고있는 데이터를 특징에 따라 몇개의 부분집단으로 나누는 것

-각종그래프



• 열가소성수지★ : 아크릴수지, 염화비닐수지  / 열경화성수지★ : 페놀수지(핸들, 주전자손잡이), 멜라민수지(접시류, 욕조)



• 드라이브핀★ : 드라이핀이라는 일종의 못박기총을 이용하여 콘크리트, 강재 등에 박는 특수 못 / 머리가 달린것을 H형, 나사로 된 것을 T형



• 액세스플로어 : 공조설비, 배관, 통신설비 등을 설치하기 위한 2중바닥 구조
