21.06.16.WED - 2011. 2회 건축기사

시공 (19Q)	1.철근콘크리트 (철근 변형률&응력) 3.지붕&방수공사 (시트방수 순서) 4.철근콘크리트 (VH vertical Horizontla 공법) 5.철근콘크리트 (거푸집 관련 용어) 6.철근콘크리트 (크리프) 7.가설공사 (벤치마크BenchMark) 8.지반조사 (보링의 종류 3가지) 9.조적공사 (백화현상) 10.조적공사 (영롱쌓기, 창대쌓기) 11.철근콘크리트 (한중콘크리트) 12.총론 (mock-up , 기밀성능, 수밀성능, 구조성능) 13.총론 (실비청산/보수가산 도급 종류 3가지) 14.철근콘크리트 (콘크리트 조절줄눈) 15.지반조사 (측정기) 16.목공사 (방부처리법) 17.지반조사 (점토지반 개량공법 2가지) 18.커튼월공사 (외관형태타입 4가지) 23.강구조공사 (기초상부고름질 3가지) 24.강구조공사 (용접부검사항목)	철근콘크리트 6Q 대지,지반조사 3Q 총론 2Q 강구조 2Q 조적공사 2Q 가설공사 1Q 목공사 1Q 커튼월 1Q 지붕&방수공사 1Q
구조 (5Q)	19.공칭휨강도와 공칭전단강도 (강도설계법) 20.갤버보 (불안정구조는 휨모멘트 없다.) 21.갤버보 22.철근콘크리트보 (강도감소계수) 26.한계상태설계법
적산, 공정관리, 품질관리 (4Q)	2.철근량 (주근, 대근의 철근량 계산) 17.품질관리 (TQC-total quality control) 25.품질관리 (골재 흡수율, 비중) 27.네트워크 공정관리	지름16이상 10.3d
기타



시공
1.총론  2.대지, 지반조사 3.가설공사 4.토공사 5.기초, 지정공사	6.철근콘크리트공사 7.강구조공사 (철골공사) 8.조적공사 9.목공사	10.지붕,방수공사 11.미장,타일공사 12.창호,유리공사 13.금속, PC, 커튼월공사 14.기타공사

총론

• 설계,시공 일괄계약의 장점 3가지

-설계시공의 의사소통 개선

-공사비, 공기 단축

-책임한계명확





• 부대입찰제도 / 대안입찰제도

-부대입찰제도 : 발주처가 공종별로 금액비율 정해두고, 입찰자가 그 비율 이상으로 계약하게 될 하도급 계약서를 입찰 시, 입찰서류에 첨부

-대안입찰제도 : 발주처가 제시한 기본설계를 바탕으로 그와 동등하거나 이상의 효과를 공기단축 및 비용절감등의 내용의 대안을 도급자가 제시하는 제도



• mock-up test : 풍동시험의 근거로 실물모형을 만들어 건축물이 지어질 곳의 최악의 외기환경으로 커튼월공사의 성능을 평가하는시험 (기밀성능, 수밀성능, 구조성능 /// 소고기)



• 실비청산보수가산 도급종류

실비 / 비율보수가산 = 실비 + 실비*f(비율보수)

실비 / 한정보수가산 = 한정된실비 + 한정된실비*f(비율보수)

실비 / 정액보수가산 = 실비 + F한정된보수



• BOT (Build Operate Transfer)

민간 주도하에 사회간접시설을 설계, 시공 후 일정기간동안 시설물의 운영해서 투자금을 회수한뒤 정부에게 시설물과 운영권을 이전하는 형식



-BOO build operate own / BTO build transfer own / BTL build transfer lease

---

지반,대지조사

• 지반조사방법

-오우거보링, 수세시보링, 로터리보링



• 측정기별 용도

-washington meter : 콘크리트내 공기량 측정

-earth pressure meter : 토압 측정

-Piezo meter : 간극수압 측정

-Dispenser : ae제 계량

---



철근콘크리트

• 철근공사

 -VH : vertical horizontal 벽, 기둥 등 수직부재를 먼저 타설한 다음 pc판과 맞물려 토핑 콘크리트를 타설하는 방법

• 거푸집

-와플폼 : 무량판구조에서 2방향 장선바닥판구조가 가능하다록 된 특수상자모양의 기성재 거푸집

-페코빔 : 신축가능한 무지주공법의 수평지지보

-터널폼 : 벽식철근콘크리트 시공할때, 한 구획의 전체 벽판, 바닥판을 일체로 제작하여 한번에 조립, 해체 가능한 거푸집



-스페이서 : 철근의 피복두께를 유지하기위해 벽이나 바닥철근에 대어주는 것

-세퍼레이터 : 벽 거푸집의 간격을 일정하게 유지하여 격리와 긴장재역할을 하는 것

-칼럼밴드 : 기둥 거푸집의 고정, 측압버팀용으로 주로 합판 거푸집에 사용

-박리제 : 거푸집의 탈형, 청소를 용이하게 만들기 위해, 합판 거푸집 표면에 미리 바름





• 시멘트&혼화제 / 골재&물

-잔골재율S/a : 골재의 절대용적합에서 잔골재의 절대용적의 백분율

-조립률FM : 10개 체에 남은 양의 누적백분율의 합을 100으로 나눈 지표





• 콘크리트

-조절줄눈 : 지표 등 안정된 위치에 있는 바닥판이 / 수축에 의해 / 표면에 균열이 생길 수 있는데, / 이러한 균열을 방지하기 위해 설치하는 줄눈



-탄산화 : 대기 중의 탄산가스 + 콘크리트내 수산화칼슘 = 탄산칼슘, 알칼리성 소실

-크리프크다 : 습도가크다, 재령짧다, 재하응력크다, 시멘트페이스트량 많다, 부재치수 작다.

-크리프 : 하중의 증가가 없어도 시간에 따라 변형이 등가되는 굳은 콘크리트의 소성변형 현상

-유동화콘크리트 제조방법 3가지 : 공장유동화방법, 공장첨가방법, 현장첨가방법



-한중콘크리트

:물시멘트비는 60% 이하로 / 초기강도 5MPa까지는 보양한다

---



철골공사(강구조공사)

• 철골일반, 공장가동, 볼트접합(리벳포함)

-피치, 게이지, 게이지라인





• 용접접합

:침투탐상법, 자기분말탐상법, 초음파탐상법, 방사선투과법



-검사항목

-용접전 : 트임새모양 / 모아대기법 / 구속

-용접중 : 전류 /  운봉( 용접봉으로 용접할 때에 용접선 위에서 용접봉을 이동시키는 조작을 운봉법) / 용접봉

-용접후 : 침투수압 / 외관판단 / 초음파검사





• 현장세우기(주각부세우기관련), 내화피복

 -내화피복 (도장, 건식, 습식, 합성)

    *습식공법

    타설공법(콘크리트, 경량콘크리트)

    조적공법(콘크리트블록, 벽돌)

    뿜칠공법(석면, 뿜칠모르타르)

    미장공법(철망모르타르, 펄라이트 모르타르)

    *건식공법

    성형판 붙임공법(ALC판)



-기초상부고름질 방법 : 전면바름마무리법 / 나중채워넣기 중심바름법 / 나중채워넣기 십자바름법

https://blog.naver.com/archcafe/36749358

건축시공기술사 기초상부 고름질

---

조적공사

-백화현상 : 시멘트의 수산화칼슘이 공기 중의 탄산가스와 반응하여 생기는 벽돌표면의 흰색 결정체

-방지 : 처마,차양설치로 빗물차단 / 벽돌표면에 발수제 도포 / 흡수율이 작은, 소성이 잘된 벽돌사용



-창대쌓기 : 창 밑에 돌이나 벽돌을 15도 기울여서 옆세워 쌓는 방법

-영롱쌓기 : 벽돌벽등에 장식적으로 구멍을 내어 쌓는 방법

---

목공사

• 방부처리법

-도포법, 주입법, 표면탄화법, 침지법

---

지붕&방수공사

• 시트방수

바탕처리 - 프라이머칠 - 접착제칠 - 시트붙이기

---

커튼월공사

• -긴결방식 3가지

 : 고정방식, 수평이동방식, 회전방식





• 외관형태에 따른 분류 4가지

 : 스팬드럴방식, 멀리언방식, 격자방식, 피복방식





• 조립방식에 따른 분류 3가지

 : UNIT WALL, STICK WALL, WINDOW WALL

---

금속공사

• 금속재 바탕처리법 (용산인)

 : 용제에 의한방법 / 산처리법 / 인산피막법

---

<적산>

• 주근의 철근량

---

• 1방향슬래브, 2방향슬래브

1방향슬래브 = 장변길이 / 단변길이 > 2

2방향슬래브 = 단변길이 / 장변길이 <=2





• 바닥강화제 시공시 유의점

-5도이하가 되면 작업중지 / 액상바닥강화바탕은 최소 21일정도 양생해서 완전건조시킨다.





• BenchMark★

-공사 중 기준점을 잡기위해 설치하는 원점

-공사에 지장없는 위치에 설치한다. (지면에서 0.5m~1.0m에)

-이동의 염려가 없는 위치에 설치한다.

-필요에따라 보조 기준점 1,2개 설치한다.





• 역타설공법 Topdown 의 장점 3가지

-1층 슬라브를 먼저 시공해서 작업공간을 확보할 수 있다.

-날씨와 무관하게 공사진행이 가능하다.

-지상과 지하를 동시에 시공할 수 있다.



• TQC (total quality control) -히.파.각종.특성.체크.산.층

-히스토그램 : 데이터가 어떤분포를 하고있는지 알아보기위해 작성하는 그림

-파레토도 : 불량 등의 발생건수를 분류항목별로 나누어서 크기순서대로 나열해 놓은 그림

-특성요인도 : 결과에 원인어 어떻게 관계하고 있는가를 보여주는 그림

-체크시이트 : 데이터가 어디에 집중되어있는지를 보여주는 그림이나 표

-산점도 : 대응되는 두개의 짝으로 된 데이터를 그래표 용지위에 점으로 나타낸 그림

-층별 : 집단을 구성하고있는 데이터를 특징에 따라 몇개의 부분집단으로 나누는 것

-각종그래프

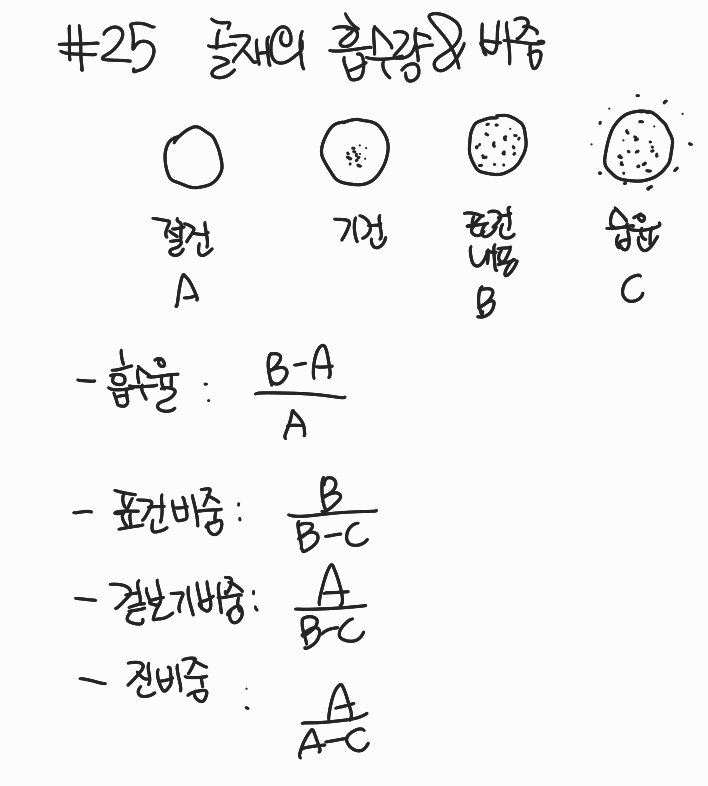

• 골재 흡수율, 비중(비중은 물질의 고유 특성으로서 기준이 되는 물질의 밀도에 대한 상대적인 비를 나타낸다. )
